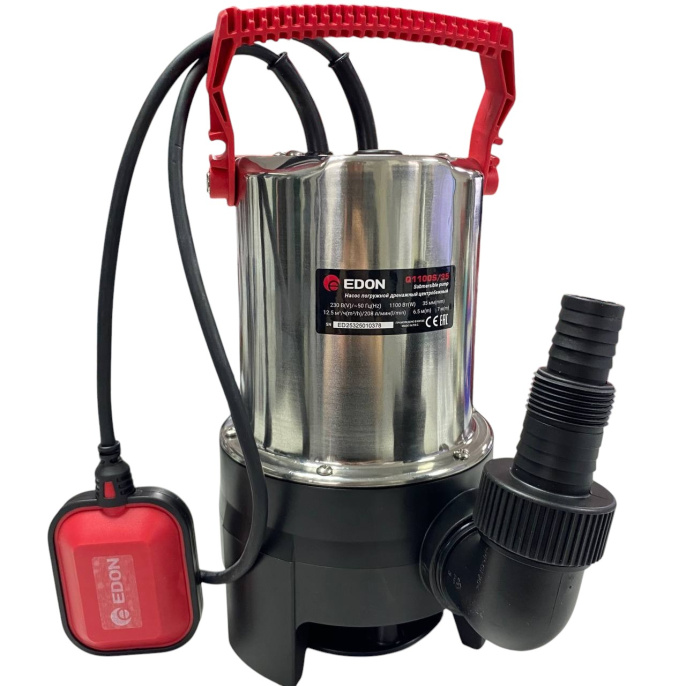

Насос погружной дренажный центробежный EDON Q1100S/35 37632_KUV

1 Насос погружной дренажный центробежный с поплавковым выключателем
(далее по тексту – насос) применяется в бытовых целях и предназначен для отка-
чивания дренажных, дождевых и грунтовых вод (с максимальной температурой
35°С) из затопленных подвальных помещений; чистой (модель Q550S/5), слегка
загрязненной воды (модель Q1100S/35) из сточных канав, дренажных приямков.
Насосом можно отводить использованную воду из бассейнов, резервуаров.
2 Принцип действия
Привод насоса осуществляется однофазным асинхронным двигателем перемен-
ного тока. На якорь двигателя крепится крыльчатка. Вращающееся с высокой
скоростью рабочее колесо (крыльчатка) придаёт воде центробежную силу, отбра-
сывая её к стенкам насоса. Вода выходит из корпуса нагнетателя с высокой ско-
ростью в выходной патрубок. За счёт этого, создаётся давление, необходимое для
подъёма жидкости на нужную высоту. Давление у центра крыльчатки понижа-
ется, и вода через отверстия водозабора в корпусе нагнетателя попадает в насос.
Насос имеет поплавковый блок отключения, срабатывающий автоматически при
достижении поплавком определённого положения. Поплавковый выключатель
защищает электродвигатель от работы без воды, соответственно, насос защищен
от перегрева и выхода из строя.
3 Вид климатического исполнения данной модели УХЛ 4 по ГОСТ 15150-69, то
есть, рассчитан на работу при температуре окружающей среды от +1 до +35 °С.
Степень защиты – IPХ8 (по ГОСТ 14254-96).
4 Габаритные размеры и вес представлены в таблице:
Модель

Q1100S/35
Габаритные размеры в упаковке, мм
- длина

220
- ширина

180
- высота

370
Вес (брутто/нетто), кг

6,1/5,75
5 Насос поставляется в продажу в следующей комплектации-:
Насос
1
Патрубок угловой
1
Штуцер выходной
1
Руководство по эксплуатации
1
Упаковка
1
6 Основные технические характеристики представлены в таблице:
Модель

Q1100S/35
Параметры электросети, В/~Гц
230/~50
Потребляемая мощность, Вт

1100
Макс.производительность, м3/час (л/мин)

12,5(208)
Макс.высота подъема, м
6,5
Макс.температура воды, °С
35
Макс.глубина погружения под зеркало воды, м
7
Макс.размер пропускаемых частиц, мм

35
Диаметр выходного фитинга, дюйм
G1,1-1/4
Длина кабеля питания

8
Степень защиты (по ГОСТ 14254-96)
IPX8

• Артикул: 37632
• Бренд: EDON
• Срок поставки: 2 дня
• Страна производства: Китай
• Гарантия (мес): 12
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: Чжэцзян Йидун Механикал и Електрикал Ко. Лтд., Чангхонг, Зегуо, Венлинг, Чжэцзян, Китай / Zhejiang Yidun Mechanical and Electrical Co. Ltd., Changhong Industrial Zone, Zeguo Town, Wenling, Zhejiang, China
