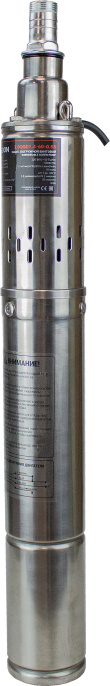

Скважинный винтовой насос EDON 3.0QGD1.4-60-0.55 37644_KUV

1 Насос погружной винтовой (далее по тексту – насос) предназначен для подачи
воды из скважин диаметром от 100 до 120мм и более в бытовых условиях. Насо-
сом можно подавать воду из шахтных колодцев, резервуаров и открытых водоё-
мов, для систем постоянного или сезонного водоснабжения дома, орошения сада
и огорода.
Привод насоса осуществляется однофазным асинхронным двигателем перемен-
ного тока. На якорь двигателя с помощью соединительной муфты крепится нагне-
татель в виде червячного (винтового) колеса. В результате воздействия нагнета-
теля на жидкость, она выходит из корпуса нагнетателя с высокой скоростью в
выходной патрубок. За счёт этого, создаётся давление, необходимое для подъёма
жидкости на нужную высоту. Давление у нагнетателя понижается и вода через
отверстия водозабора попадает в насос. Насос имеет небольшой диаметр, что
позволяет размещать его в достаточно узких скважинах.
2 Транспортировка насоса производится в закрытых транспортных средствах
в соответствии с правилами перевозки грузов, действующих на транспорте дан-
ного вида. Вид климатического исполнения данной модели УХЛ 4 по ГОСТ 15150-
69, то есть, рассчитан на работу при температуре окружающей среды от +1 до +35
°С. Степень защиты – IP68 (по ГОСТ 14254-96).
3 Габаритные размеры и вес представлены в таблице:
Модель
3.0QGD1.4-60-0.55
3.5QGD1.4-85-0.55
Габаритные размеры в упаковке, мм:
- длина
575
575
- ширина
80
120
- высота
140
167
Вес (брутто/нетто), кг
7,2/6,55
8,2/7,55
4 Насос поставляется в продажу в следующей комплектации-:
Насос
1
Кабель питания с вилкой
1
Руководство по эксплуатации
1
Упаковка
1
-в зависимости от поставки комплектация может изменяться
5 Основные технические характеристики представлены в таблице:
Модель
3.0QGD1.4-60-0.55
3.5QGD1.4-85-0.55
Параметры электросети, В/~Гц
220/~50
Потребляемая мощность, Вт
550
Номинальная частота
оборотов двигателя, об/мин
2880
Макс.производительность (расход),
м³/час (л/мин)
1,4(23,5)-
Высота подъема
(макс.напор), м
60-
85-
Макс.температура воды, °С
+35
Макс. глубина погружения, м
15
Диаметр выходного штуцера, дюйм
G1 внутр.
Диаметр насоса, дюйм (мм)
3,0(76,2)
3,5(90)
Содержание песка, не более, г/м3
50
Длина кабеля питания, м
15
Степень защиты (по ГОСТ 14254-96)
IP68
Класс стойкости изоляции
В
- соотношение данных параметров для различных условий и режимов работы насоса ука-
зано в графике производительности
длина кабеля может изменяться в зависимости от поставки

• Артикул: 37644
• Тип оборудования: Насос скважинный
• Бренд: EDON
• Срок поставки: 2 дня
• Страна производства: Китай
• Гарантия (мес): 12
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: Чжэцзян Йидун Механикал и Електрикал Ко. Лтд., Чангхонг, Зегуо, Венлинг, Чжэцзян, Китай / Zhejiang Yidun Mechanical and Electrical Co. Ltd., Changhong Industrial Zone, Zeguo Town, Wenling, Zhejiang, China
