Антенна GSM/3G/4G BALTIC SIGNAL BS8023 с разъёмом U.FL/IPX BS8023

Мультидиапазонная сотовая антенна с разъемом U.FL (IPX), которая используется в составе интегрируемых решений с модемами и другими сетевыми устройствами. Печатное исполнение антенны обеспечивает непревзойденную компактность и универсальность при изготовлении собственных нестандартных приборов, например, 4G-роутеров.

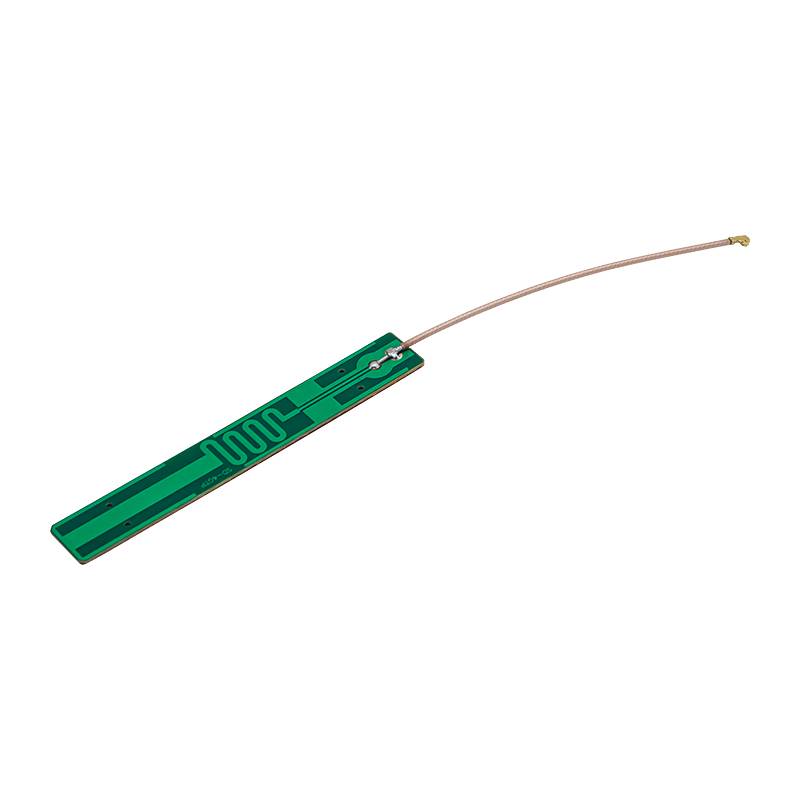

PCB-антенна для сотовых модулей miniPCIe

Печатная антенна рассчитана на работу в широком диапазоне радиочастот 698–960 МГц и 1710–2690 МГц. Эта модель может использоваться с сотовыми модулями самых распространенных стандартов GSM-связи и мобильного интернета 3G/4G.

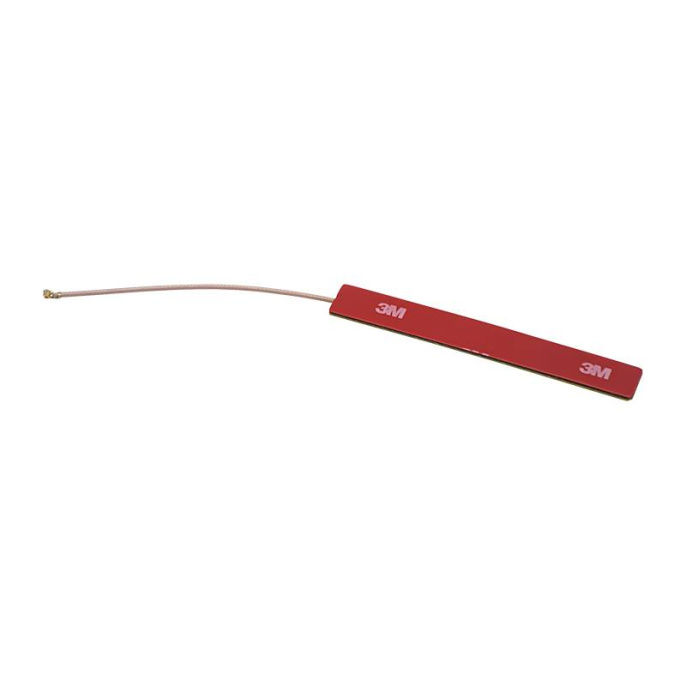

Излучатель обладает низким коэффициентом усиления 3 дБи и является всенаправленным в горизонтальной плоскости. Чтобы упростить монтаж на внутреннюю стенку корпуса целевого устройства, имеется клейкое крепление (двусторонняя липкая лента 3M).

Соединение антенны с сотовым модулем осуществляется при помощи тонкого кабеля марки RG-178 с коннектором IPX/IPEX (U.FL). Аналогичный кабель используется для изготовления пигтейлов: высокая гибкость позволяет смонтировать прибор необходимым пользователю образом. Длина кабеля — 100 мм.

Особенности антенны GSM/3G/4G с разъёмом U.FL/IPX:

• Малые габариты и вес. Размер платы — 105 x 15 x 2 мм, а вес не превышает 4 г;
• Гибкий кабель 10 см с низкопрофильным разъемом;
• Совместимость с широким набором оборудования, включая модемы miniPCIe, встраиваемые 4G-роутеры и другие сотовые устройства;
• Антенна применяется для изготовления кастомных (нестандартных) устройств и является незаменимым аксессуаром при производстве компактных 4G-роутеров, промышленных модемов и уличных 4G-клиентов;
• Невысокая стоимость и доступность.

• Артикул: BS8023
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Вес брутто: 0,004 кг
• Гарантия (мес): 6
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
