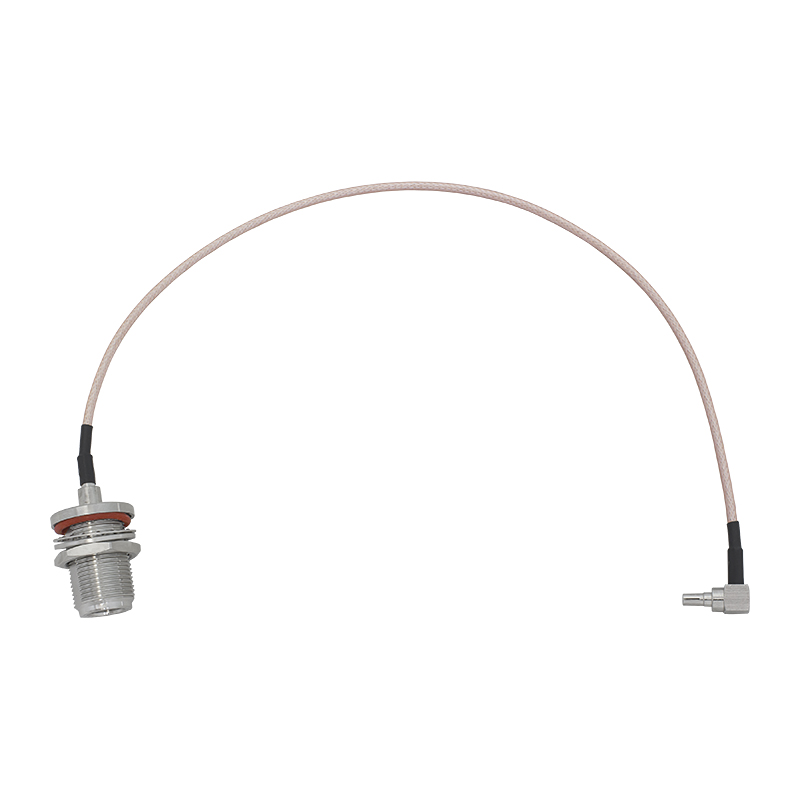

Антенный адаптер пигтейл для 3G/4G модемов Huawei N-female - CRC9 Baltic Signal BS3050

Соединительный переходник на гибком кабеле с разъемами N-female и CRC9. Этот пигтейл используется, чтобы подключить кабель наружной антенны к модемам Huawei. Гибкость провода, который использован при производстве пигтейла, упрощает монтаж внутри гермобоксов, что необходимо при производстве внешних LTE-роутеров. Также пигтейл незаменим в пассивных системах, где мощная антенна выступает усилителем мобильного сигнала.

Переходник CRC9 на тонком проводе: как применяется?

Пигтейлы являются основной разновидностью переходников между компактными коннекторами модемов и крупными разъемами, которые используются в радиотехнике. Использование цельных переходников в таких соединениях часто невозможно, поскольку давление, вызванное подключенным антенным кабелем, может повредить и даже «вырвать» разъем на вашем устройстве. Пигтейл, в свою очередь, реализует плавный переход между кабелями, позволяя разместить оборудование в удобном положении.

При помощи пигтейла решаются следующие задачи:

• Подключение уличной антенны к совместимым модемам. Переходник помогает подключить 4G-антенну к боковым портам USB-модемов. Поскольку антенны обычно не оснащены кабелями, между адаптером и антенной используется отдельная кабельная сборка с разъемами N-male;
• Интеграция «свистка» внутрь бокса. Часто модем требуется разместить внутри герметичного корпуса, в котором также может быть интегрирована плата роутера. Адаптер позволяет разместить ВЧ-входы на наружной стороне прибора. Для фиксации разъем N-female имеет исполнение с гайкой;
• Соединение измерительного оборудования. Пигтейлы также применяются в тестовых стендах и в полевых условиях для выполнения замеров и испытаний. Адаптер служит для подключения модемов к антеннам, которые используются для пеленгации сигнала.

Исторически адаптеры получили название pigtail за счет небольшой длины используемого кабеля RG-316 и его необычного розового цвета. Кабель этой марки имеет малый диаметр (около 2,45 мм), хорошо гнется, а его многопроволочная центральная жила выдерживает частые изгибы и устойчива к изломам.

К каким устройствам подходит?

Адаптер оснащен разъемами N-female и CRC9. Со стороны N-разъема обеспечена совместимость с кабельными сборками 50 Ом для подключения к наружным антеннам. Разъем CRC9, в свою очередь, подходит к разнообразным модемам Huawei, включая популярные модели серии E3372: E3372h-153, E3372h-320 и E3372-325.

Помимо этого, в список совместимых моделей Huawei входят:

Другие производители также выпускают оборудование с коннекторами CRC9, например, компания Olax оснащает ими свои WiFi-модемы.

Пигтейл — это удобный инструмент для соединения небольшого модема с крупной наружной антенной. Преимущества наших изделий:

• Длина 30 см, достаточная для большинства коммутаций. Наши конкуренты часто используют отрезки меньшей длины, из-за чего адаптера не хватает для удобного монтажа;
• Минимальные потери (около 0,5 дБ), которые почти не сказываются на общем уровне и качестве сигнала;
• Пигтейлы выполнены в заводских условиях и затем проверены вручную. Это устраняет брак и гарантирует стабильное качество и надежную установку разъемов.

• Артикул: BS3050
• Тип оборудования: Антенный адаптер
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
