Антенный адаптер пигтейл для 3G/4G модемов Huawei SMA-female - CRC9 Baltic Signal BS4484

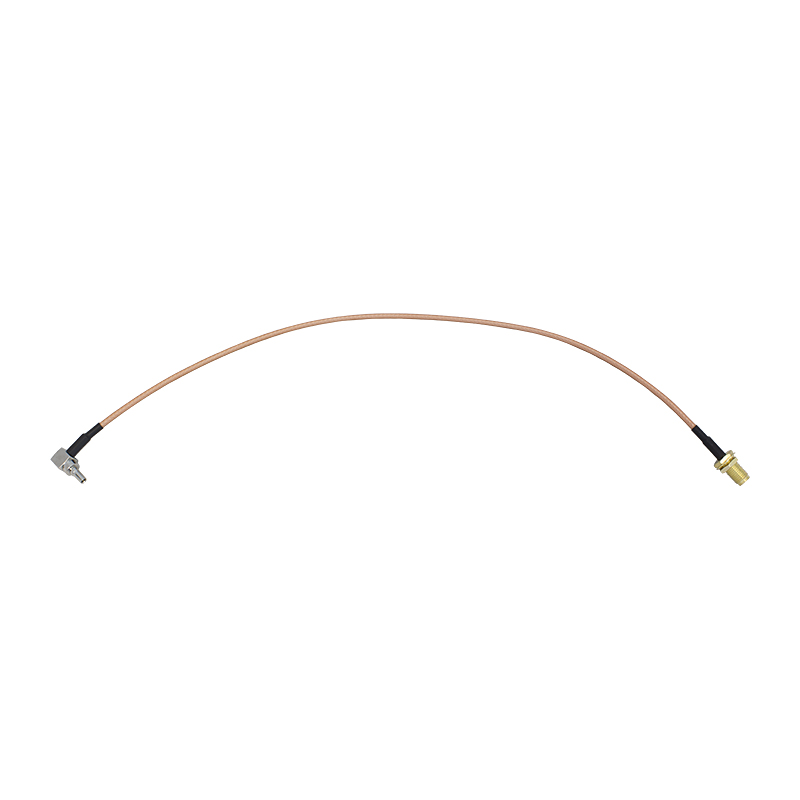

Переходник на гибком кабеле с коннекторами SMA-female (антенная розетка) и CRC9 (модемный разъем). Пигтейл используется для соединения наружных антенн с модемами Huawei и других производителей с целью усиленного приема сигнала в зонах недостаточного покрытия.

Почему для подключения антенн используются пигтейлы?

Пигтейл — это небольшой отрезок кабеля (30 см) со смонтированными разъемами. Фактически это небольшая кабельная сборка, которая выполняет функцию адаптера или переходника, обеспечивая совместимость коннекторов. Малый диаметр позволяет подвести кабель к устройству под удобным углом, даже если устройство располагается внутри корпуса или изолированного бокса.

Адаптер решает следующие задачи:

• Соединяет небольшой вход модема с более крупным разъемом кабельной сборки антенны. Радиокабели антенн обычно плохо гнутся, поэтому их подключение к модему через обычный монолитный переходник создает давление и в некоторых случаях может привести к повреждению гнезда. Пигтейл, в свою очередь, реализует плавный переход от одного разъема к другому;
• Позволяет вывести антенные входы на корпус устройства при интеграции модема в герметичный бокс. Для фиксации на корпусе разъем SMA-female снабжен прижимной гайкой;
• Используется для подключения USB-модема к антенне с гермобоксом, в таких моделях как ASTRA 3G/4G MIMO USB BOX и OMEGA 3G/4G MIMO USB BOX;
• Также применяется в составе лабораторных стендов и во время радиоанализа в полевых условиях (подключение измерительных антенн и других видов устройств к модемам).

Происхождение слова пигтейл связано с узнаваемым цветом внешней оболочки кабеля RG-316. Провод имеет розоватый оттенок, что делает переходник похожим на хвостик поросенка (буквально англ. pigtail). Диаметр провода — всего лишь 2,45 мм, а его высокая гибкость позволяет прокладывать его под небольшими углами.

Совместимые приборы с разъемами SMA и CRC9

С одной стороны пигтейл оснащен разъемом SMA-female (розетка), а с обратной стороны — коннектором CRC9. Такое сочетание разъемов позволяет соединить популярные модели модемов Huawei, OLAX и других производителей с кабельными сборками или SMA-антеннами.

К наиболее популярным современным модемам с портами CRC9 относятся модели Huawei E3372h-325, Brovi E3372-325 и OLAX U90. Также эти разъемы устанавливались на 3G-модемы Huawei, например, на модели E352b, E1820 и E3131 (и многие другие).

Адаптер выполнен из качественных комплектующих и имеет следующие ключевые параметры:

• Длина 30 см. Пигтейл имеет достаточную длину для удобного монтажа внутри устройств или наружного соединения приборов. Выбранная длина является оптимальной для большинства применений;
• Минимальные потери на уровне 0,5 дБ. Установка переходника не вносит существенных искажений в уровень мобильного сигнала. Малые потери достигаются как короткой длиной кабеля, так и высоким качеством составных элементов;
• Заводской процесс производства. Пигтейлы произведены на автоматизированных линиях и протестированы на исправность. Разъемы установлены методом обжима, крепко удерживаются на кабеле и выдерживают многочисленные циклы подключения.

• Артикул: BS4484
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Вес брутто: 0,010 кг
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
