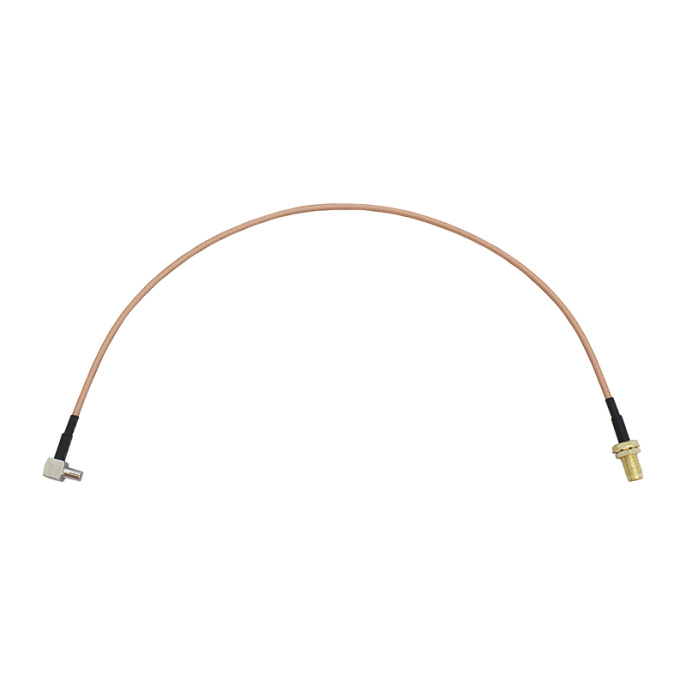

Антенный адаптер пигтейл для 3G/4G модемов ZTE и мобильных роутеров SMA-female - TS9 Baltic Signal BS4491
Адаптер с антенным разъемом SMA-female и коннектором TS9 для модемов и роутеров. Этот вид переходника применяется, чтобы подключить внешнюю приемную антенну к устройствам ZTE и других брендов. Внешние антенны используются, чтобы получить более мощный и устойчивый сигнал, если сотовый прибор используется на периферии сотовой сети или в изолированном помещении.
Чем пигтейл лучше обычных переходников?
Особенность пигтейла — исполнение в виде короткого кабеля (0,3 м) с двумя установленными разъемами. Один разъем служит для подключения антенного кабеля, а противоположный разъем — для подключения к модему или роутеру. Такая конфигурация расширяет возможности монтажа, обеспечивая простой переход от крупных коннекторов антенн к микроразъемам абонентских устройств.
По сравнению с обычными переходниками, пигтейл обладает рядом преимуществ:
- Не оказывает давления на разъем модема. При использовании цельных переходников имеется риск повреждения разъема модема или роутера, поскольку толстый антенный кабель может выступить рычагом и создать чрезмерное давление на порт. Такое прямое подключение также неудобно с точки зрения кабель-менеджмента и не всегда возможно при ограниченном пространстве. Наоборот, пигтейл за счет гибкости позволяет проложить кабели удобным образом и снять нагрузку с разъема;
- Подходит для промышленного применения. Пигтейлы широко используются при интеграции устройств внутрь пластиковых корпусов и боксов. Благодаря гайке, коннектор SMA-female можно закрепить на внешней стороне изготавливаемого прибора;
- Совместим с боксовыми антеннами. Некоторые антенны имеют присоединенный гермобокс с USB-удлинителем для установки модема. Пигтейл используется для подключения модема к антеннам серии USB BOX;
- Применяется для полевых замеров и лабораторных тестов. Пигтейлы удобны для использования «в поле», а также для организации стендов для тестирования и калибровки радиочастотного оборудования.
Название переходника — пигтейл — происходит от английского слова pigtail (букв «хост свиньи»). Такое наименование эти адаптеры получили из-за короткой длины, малого диаметра и особого розового цвета провода. Использованный провод RG-316 имеет диаметр менее 2,5 мм, он легко сгибается и имеет высокую устойчивость к изломам.
Подходящие приборы TS9 и антенны SMA
Пигтейл снабжен коннектором для антенн SMA-female («мама») и миниатюрным штырьковым разъемом TS9. Такое сочетание позволяет использовать адаптер для соединения антенн с разъемами SMA c модемами и роутерами популярных брендов:
- USB-модемы ZTE (MF823, MF825, MF831 и др.);
- Модемы со встроенным модулем WiFi от Huawei и ZTE (E8372, MF79U и др.);
- Носимые LTE-роутеры (E5373, E5573, E5577, E5776, E5786 и др.);
- Стационарные LTE-роутеры в форм-факторе «колонки» (B528, B628, B818, MF289D и др.).
Пигтейл имеет длину 300 мм, которой достаточно для удобной коммутации оборудования в разнообразных сценариях: при подключении уличной антенны, интеграции модема в бокс, использовании USB-антенны и т. п. Переходник оказывает минимальное воздействие на качество сигнала, уровень потерь редко превышает 0,5 дБ.
Адаптер производится серийным методом на заводских мощностях, что гарантирует стабильность качества и единообразие характеристик между всеми экземплярами. Разъемы монтируются обжимным методом и дополнительно проверяются на прочность. Пигтейлом можно пользоваться множество раз, переключая между устройствами и антеннами.
| Сторона 1 | SMA-female |
| Сторона 2 | TS9 |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 0,5 дБ |
| Марка кабеля | RG-316 |
| Длина кабеля | 30 см |
| Покрытие центральных контактов | золото |
| Вес | 10 г |
- Артикул: BS4491
- Бренд: BALTIC SIGNAL
- Страна производства: Россия
- Документы: https://crm.gigamarket.by/~nbmIG
- Вес брутто: 0,010 кг
- Гарантия (мес): 1
- Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
- Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
