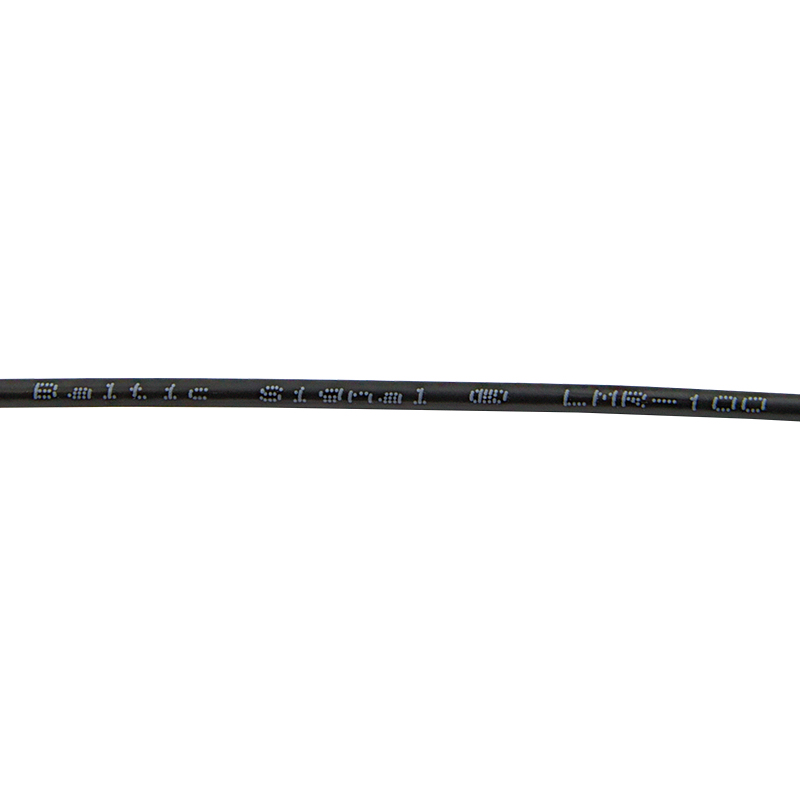

Кабель коаксиальный LMR-100

Радиокабель небольшой толщины LMR-100 предназначен для работы с высокочастотными сигналами. Его применяют для подключения антенн и передатчиков на малых дистанциях, организации измерительных цепей, а также для создания компактных переходников (пигтейлов). Благодаря малому диаметру (всего 2,8 мм), LMR-100 удобно монтировать внутри устройств и прокладывать рядом с другими кабелями в помещениях.

LMR-100 от Baltic Signal является улучшенной версией RG-174. От последнего он отличается однопроволочным центральным проводником и двухслойным экраном (алюминиевая фольга и луженая оплетка). Это обеспечивает высокую помехозащищенность и снижение потерь сигнала. При этом LMR-100 сохраняет совместимость с RG-174 по типу используемых коннекторов.

Технические особенности 50-омного кабеля

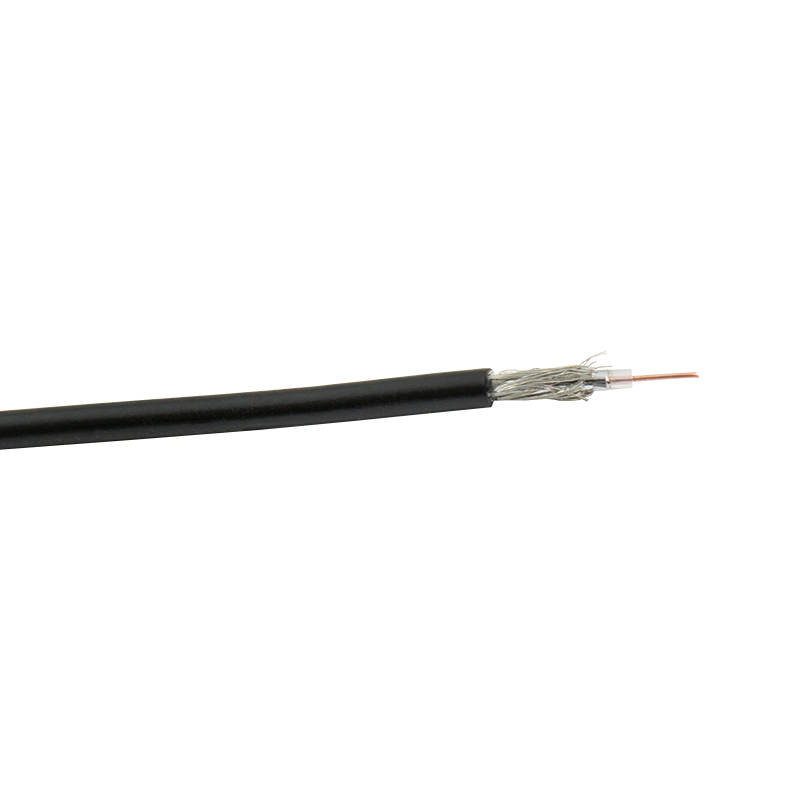

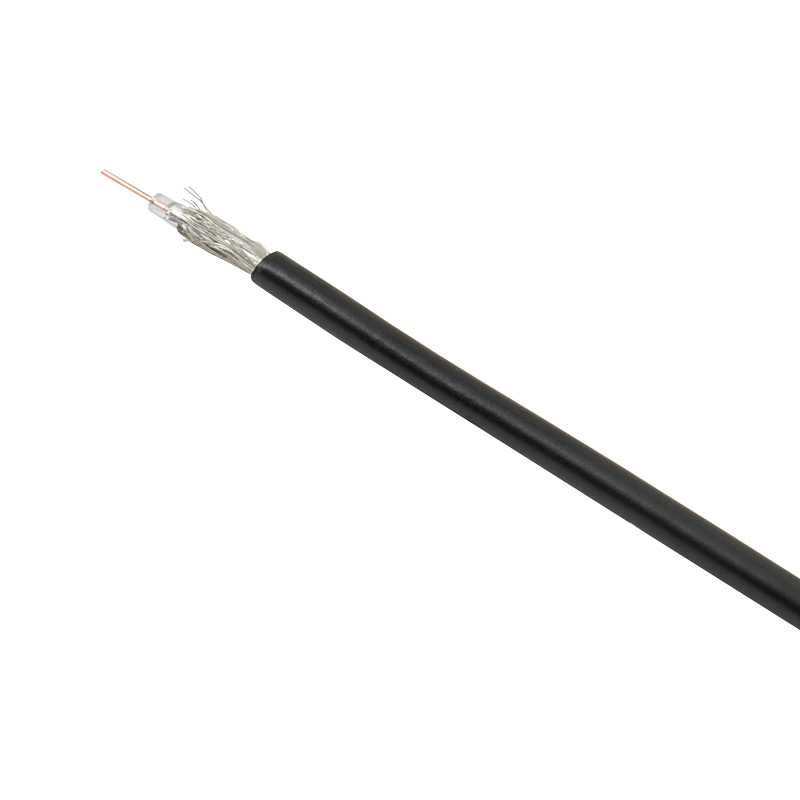

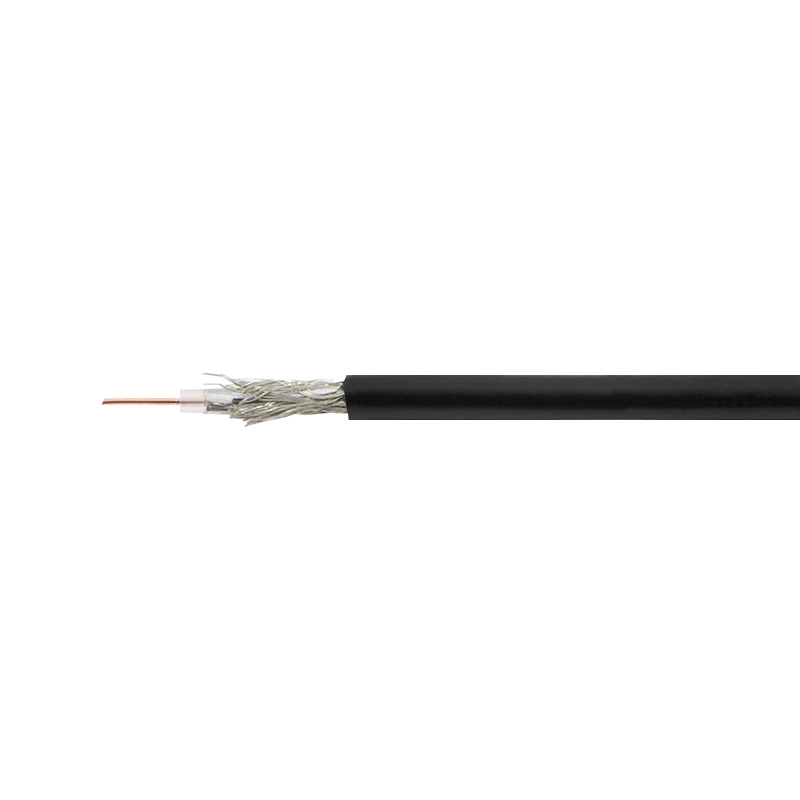

LMR-100 – это коаксиальный кабель для радиочастотных систем с волновым сопротивлением 50 Ом. Его конструкция включает несколько слоев с точно подобранными параметрами:

Проводящая жила — сплошная медная проволока диаметром 0,46 мм. Медный проводник обеспечивает стабильный сигнал, сохраняя гибкость даже при частых изгибах. Это важно для использования с портативными устройствами и тестовых подключений;
Изоляция — сплошной полиэтилен диаметром 1,52 мм. Этот слой фиксирует расстояние между проводником и экраном, поддерживая заданный импеданс;
Экран — комбинация алюминиевой фольги и медной оплетки (общий диаметр 2,11 мм). Два экранирующих слоя защищают линию от электромагнитных помех и наводок;
Оболочка — прочный ПВХ диаметром 2,80 мм. Материал устойчив к влаге, ультрафиолету и механическим повреждениям.
Кабель рассчитан на эксплуатацию в диапазоне температур от -40°C до +85°C, что позволяет использовать его как внутри помещений, так и на открытом воздухе.

Сферы применения
LMR-100 востребован в различных системах беспроводной связи и мобильных сетей. Основные варианты использования:

Подключение антенн с врезной конструкцией или магнитным креплением (стандарты GSM/3G/LTE, WiFi, ГЛОНАСС/GPS и др.);
Изготовление коротких переходников и джамперов;
Соединение измерительных приборов (анализаторов спектра, ваттметров);
Организация временных линий связи или резервных каналов.
На частоте 900 МГц потери составляют всего 74,5 дБ/100 м, а на 2700 МГц — 136,5 дБ/100 м. При проектировании системы важно учитывать эти значения при расчете мощности оборудования.

Кабель поддерживает стандартные ВЧ-коннекторы: N, SMA, SMB, TNC и другие. Совместимые разъемы имеют индекс «L» в названии (например, N-111L, S-111L). Установка разъемов обычно осуществляется обжимным методом.

Марка кабеля    LMR-100
Центральный проводник (материал)    медь
Центральный проводник (диаметр)    0,46 мм
Изоляция (материал)    сплошной полиэтилен
Изоляция (диаметр)    1,52 мм
Экран    двойной (алюминиевая фольга и оплетка из луженой меди)
Конфигурация оплетки    64 x 0,1 мм
Диаметр экрана    2,11 мм
Внешняя оболочка (материал)    полихлорвинил (ПВХ)
Внешняя оболочка (диаметр)    2,80 мм
Цвет    черный
Волновое сопротивление    50 Ом
Погонная емкость    101,1 пФ/м
Скорость распространения    66%
Возвратные потери    ≥ 20 дБ
Эффективность экранирования    ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току    266 Ом/км
Сопротивление внешнего проводника по постоянному току    31,2 Ом/км
Пиковая мощность    0,6 кВт
Испытательное напряжение изоляции    500В
Напряжение пробоя оболочки    2000В
Затухание (на 100 м)    150 МГц: 28,50 дБ
280 МГц: 40,70 дБ
350 МГц: 45,60 дБ
400 МГц: 48,90 дБ
800 МГц: 67,70 дБ
900 МГц: 74,50 дБ
1200 МГц: 85,30 дБ
1500 МГц: 98,70 дБ
1800 МГц: 108,00 дБ
1900 МГц: 110,30 дБ
2000 МГц: 115,30 дБ
2500 МГц: 129,90 дБ
2700 МГц: 136,50 дБ
3000 МГц: 147,50 дБ
Минимальный радиус изгиба (однократный)    6,4 мм
Минимальный радиус изгиба (многократный)    25,4 мм
Усилие на разрыв    66 Н
Рабочая температура    от -40°C до +85°C
Температура монтажа    от -30°C до +70°C
Температура хранения    от -40°C до +85°C

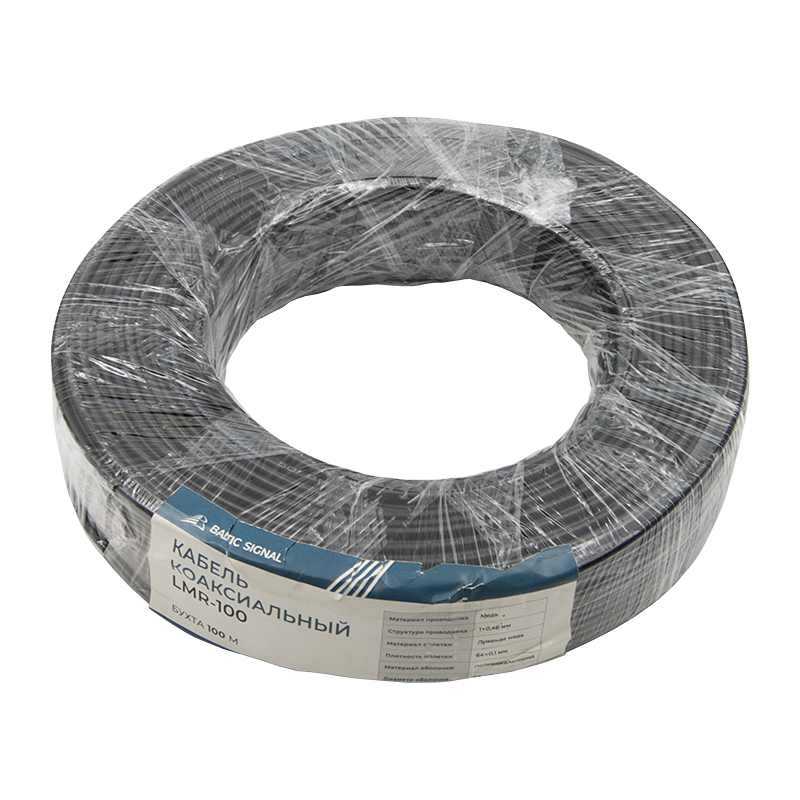

Длина кабеля в бухте    100 м
Вес    1,3 кг / 100 м

• Артикул: BS8107
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Вес: 1,3 кг / 100 м
• Гарантия (мес): 12
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
