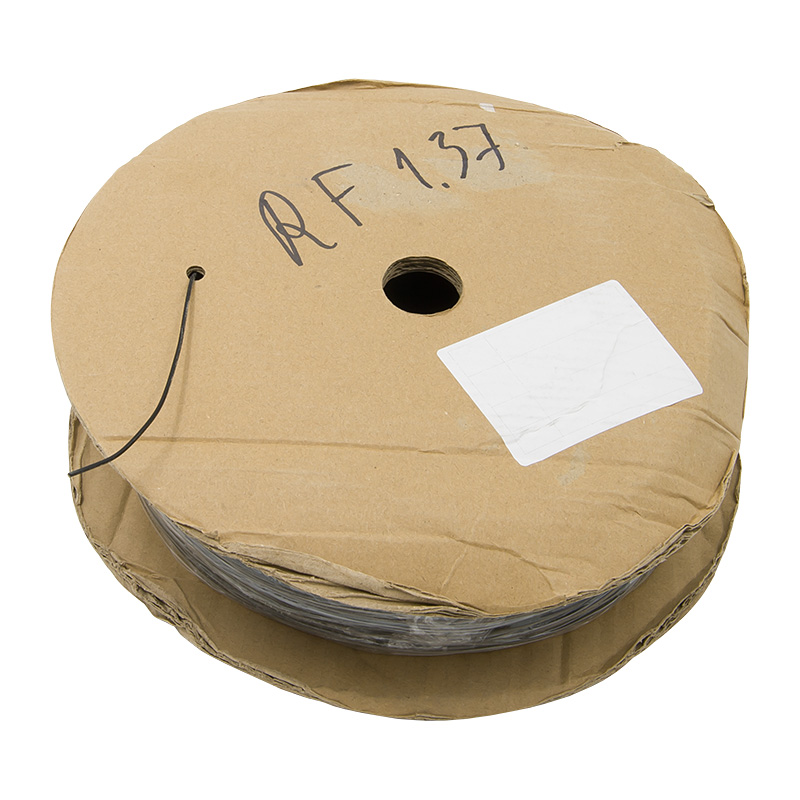

Кабель коаксиальный RF1.37

RF1.37 — субминиатюрный коаксиальный кабель Baltic Signal диаметром 1,37 мм с рабочим диапазоном частот до 6000 МГц. Это следующая ступень после RF1.13 в линейке сверхтонких коаксиалов. Чуть больший диаметр дает заметно меньшее погонное затухание — и это принципиально там, где длина пигтейла превышает 15–20 см или сигнал требуется доставить с минимальными потерями.

Где используется тонкий кабель ⌀ 1,37 мм?
Сфера применения RF1.37 совпадает с более тонкими кабелями RF-серии. Провод совместим с миниатюрными разъемами I-PEX MHF I (Hirose U.FL). Он часто используется на внутрикорпусных ВЧ-линиях и пигтейлах для компактных беспроводных устройств. RF1.37 предпочтителен в ситуациях, где важен компромисс между гибкостью и потерями мощности.

Типовое применение:

Пигтейлы длиной от 15 до 30 см, где разница в затухании между марками кабеля уже ощутима;
Внутриплатные соединения в роутерах и точках доступа с несколькими антенными цепями;
Патч-антенны и антенные модули с жесткими требованиями по согласованию;
Измерительные цепи, где каждые 0,1 дБ влияют на точность результата.
Структура кабеля изнутри
Конструкция RF1.37 повторяет логику всей RF-серии, но с увеличенными сечениями на каждом уровне:

Центральный проводник — многопроволочная посеребренная медь диаметром 0,32 мм (7 проволок по 0,105 мм). По сравнению с RF1.13, жила на треть толще, что напрямую снижает потери при передаче сигнала. Серебряное покрытие повышает эффективность за счет скин-эффекта и защищает проводник от окисления. Допустимый радиус разового изгиба — 5 мм, многократного — 20 мм;
Диэлектрический слой — фторэтиленпропилен (ФЭП) диаметром 0,90 мм. Изоляция стабилизирует волновое сопротивление 50 Ом и удерживает центральную жилу в соосном положении на всей длине кабеля;
Внешний проводник — луженая медная оплетка (80 проволок толщиной 0,05 мм), диаметр по оплетке 1,13 мм. Луженое покрытие предотвращает окисление и сохраняет качество контакта при пайке;
Наружная оболочка — черный ФЭП диаметром 1,37 мм. Материал химически инертен, не распространяет горение и сохраняет эластичность в диапазоне от -55°C до +200°C. Кабель пригоден как для монтажа внутри корпусов, так и для уличного применения.
На каждые 100 метров трассы RF1.37 теряет 170 дБ при частоте 1 ГГц, 250 дБ — при 2 ГГц и 450 дБ — при 6 ГГц. Для сравнения: у RF1.13 эти значения составляют 220, 310 и 540 дБ соответственно. На отрезке 30 см разница выглядит небольшой в абсолютных числах, но в цепочке из нескольких соединений или при работе с ослабленным сигналом она уже заметна.

Как и другие кабели RF-семейства, эта марка предназначена исключительно для коротких соединений. Для кабельных трасс длиннее полуметра следует рассматривать коаксиалы большего диаметра.

• Артикул: BS8195
• Бренд: BALTIC SIGNAL
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
