Кабель BALTIC SIGNAL 10D-FB CCA LSZH FR черный (отгрузка кратно 25 м)

Профессиональный кабель для радиосвязи 10D-FB используется для соединения репитеров, линейных усилителей, антенн, раций и прочего оборудования в диапазоне частот до 6 ГГц. Эта марка имеет центральную жилу из алюминия, плакированного медью, и наружную оболочку без галогенов в составе. Кабель подходит для монтажа на длинных участках (30 метров и более), в том числе на объектах, которым предстоит прохождение проверки пожарной инспекцией.

Кабель с низкими потерями для слабого сигнала

Серия кабелей 10D разрабатывалась с учетом высоких требований к радиосистеме. Кабель имеет внушительный центральный проводник (Ø3,5 мм) и итоговую оболочку большого диаметра (Ø13,0 мм). По такой кабельной линии сигнал передается с малым затуханием, обеспечивая качественную и бесперебойную работу системы усиления связи даже при плохих исходных условиях. Кабель подходит для передачи сигнала частотой от 0 и 6000 МГц, а лучшие результаты достигаются в диапазонах мобильной связи до 3000 МГц.

Сфера применения кабеля включает разнообразные радиочастотные установки, включая системы усиления с репитерами (от GSM до 5G), LTE-роутерами и модемами. Также он может соединять WiFi-точки доступа, элементы WISP-систем, использоваться для коммутации различных соединений типа точка-точка (мосты).

По своим характеристикам 10D-FB практически не уступает фидеру 1/2″ SF, однако при этом обладает более классической конструкцией с гибким экранным слоем. Кабель предлагает следующие преимущества:

• Низкое затухание даже на больших участках кабельных трасс. Потери, которые вносятся коаксиальным кабелем, обусловлены законами физики, однако большой диаметр и качественные материалы коаксиальной линии позволяют снизить эти показатели. При дистанции 10 метров марка 10D-FB имеет затухание всего 10,25 дБ на частоте GSM-900, около 16,25 дБ на частотах UMTS-2100 и порядка 19,8 дБ при работе в стандарте LTE-2600;
• Соответствие нормам пожарной безопасности. Благодаря LSZH-оболочке, кабель адаптирован для общественных зданий и помещений с массовым скоплением людей. В случае пожара оболочка не будет поддерживать горение и выделять опасные газообразные продукты;
• Гибкость кабеля для прокладки в помещениях. Удобство монтажа в том числе определяется минимальным радиусом изгиба кабеля. Несмотря на большой диаметр, 10D-FB можно прокладывать в помещениях, не имеющих специального оснащения для слаботочных линий;
• Импеданс 50 Ом для соединения радиоустройств. Волновое сопротивление 50 Ом соответствует номинальному для большинства радиоприборов. Это общепринятый индустриальный стандарт, который поддерживается производителями сотовых устройств, беспроводного оборудования семейства 802.11, навигационных приборов и т. п.;
• Поддержка прижимных коннекторов N-type. Чаще всего на кабель этой марки устанавливаются сборные разъемы N-серии. Эти проверенные временем соединители гарантируют качественный контакт и низкие вносимые потери;
• Работа в любое время года. Рабочий диапазон температур кабеля находится в промежутке от -40°C до +95°C. Это позволяет эксплуатировать линии связи практически в любых условиях: на улице и в помещениях в любой сезон.

Что внутри? Объясняем структуру кабеля

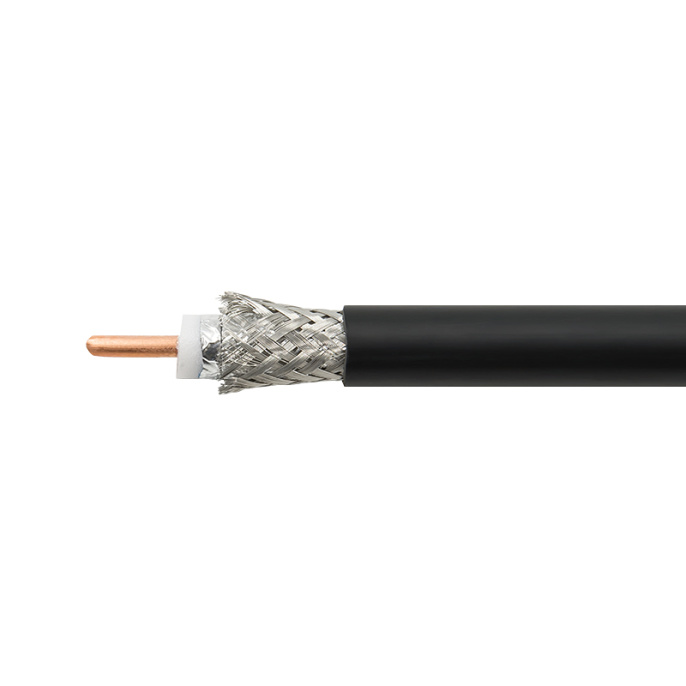

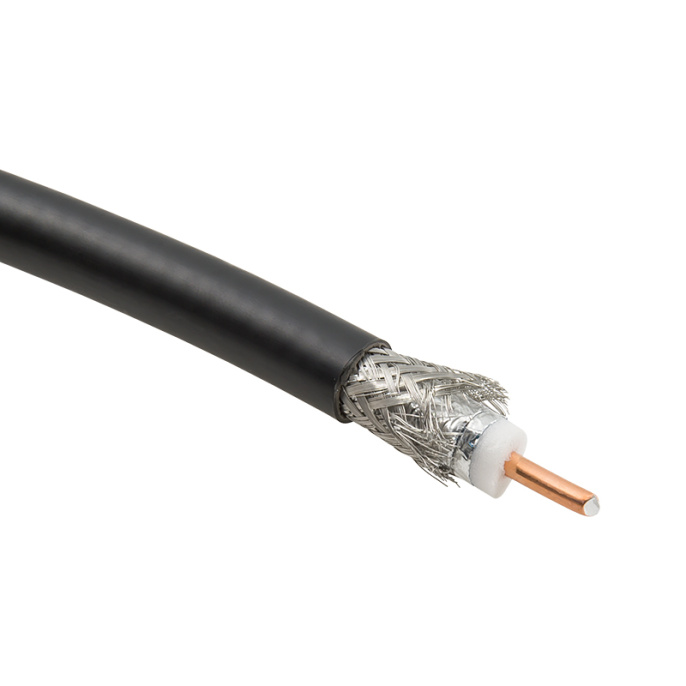

10D-FB — это коаксиальный кабель, который состоит из соосно расположенных элементов. В центре располагается проводник, который окружен диэлектриком, экраном и защитной оболочкой. Кабель реализован таким образом, что на каждом участке расстояние между проводником и экраном одинаково.

Структура состоит из следующих элементов:

• Центральный проводник — CCA Ø3,5. Основной проводящий элемент состоит из алюминиевой проволоки, покрытой тонким слоем меди. Благодаря этому версия CCA является более экономной, чем аналогичная версия с цельной медной жилой. Опасаться роста потерь при этом не стоит — ВЧ-сигнал передается преимущественно по наружному слою проводника, поэтому снижения производительности не происходит;
• Диэлектрик (изолятор) — вспененный полиэтилен Ø10,0 мм. Диэлектрик важен не только для сохранения размеров кабеля, но также для соблюдения его основных характеристик. Так, диэлектрическая проницаемость полиэтилена и правильный диаметр задают волновое сопротивление 50 Ом;
• Защитный экран — фольга + оплетка Ø10,8 мм. Двойной слой экрана защищает линию передачи от посторонних источников электромагнитного излучения. Это важно при групповой прокладке несколько линий связи, которые могут давать «наводки» друг на друга;
• Защитная оболочка — огнестойкий полиэтилен Ø13,0 мм. Наружный слой провода состоит из полиэтилена без галогенов. Этот материал не поддерживает горение, а при соприкосновении с огнем выделяет минимальное количество дыма.

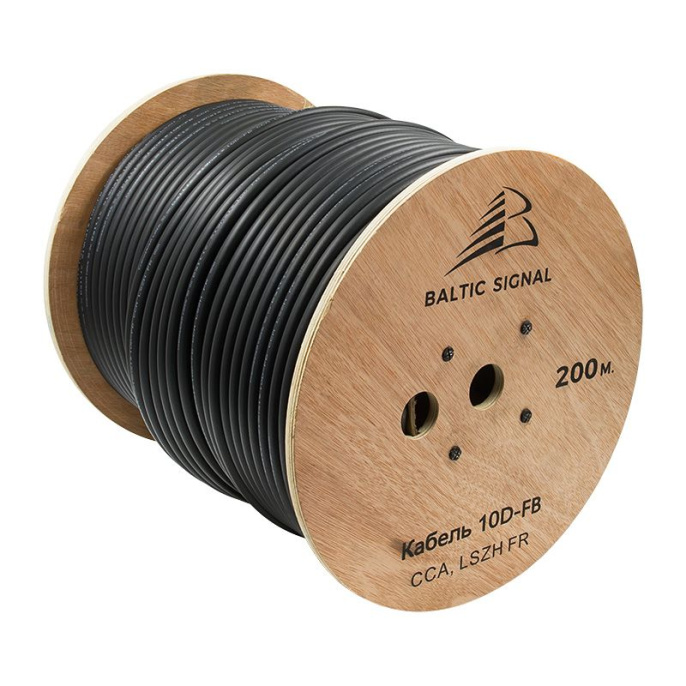

Провод поставляется в деревянных катушках длиною 200 метров. Покупать катушку целиком не обязательно! Можно заказать нужную длину, заполнив поле «Количество» (в метрах) или выбрать готовую кабельную сборку из ассортимента.

Цена указана за 1 метр погонный.

• Артикул: BS8040
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
