Кабель BALTIC SIGNAL 5D-FB CCA PVC черный

5D-FB CCA — это универсальный радиочастотный кабель Ø7,54 мм с волновым сопротивлением 50 Ом, который широко используется для соединения уличных и комнатных антенн с усилителями, модемами, 4G-роутерами и другими ВЧ-приборами. Кабель рассчитан на передачу сигнала частотой до 6000 МГц и показывает наилучшую эффективность при работе с сигналом сотовой связи в диапазоне 0–3000 МГц.

5 причин, почему радиоинженеры выбирают 5D-FB

1. Низкие потери сигнала. Оптимальная длина кабельных трасс при использовании этого «коаксиала» — до 20 м. При аналогичной длине более дешевый «коаксиал» (например, RG-58) будет вносить слишком высокое затухание, которое может свести на нет всю работу системы усиления.
2. Высокая гибкость. Марка 5D-FB удобна для прокладки как на улице, так и внутри помещений, при этом она обладает низким коэффициентом затухания. Например, на частоте 2500 МГц марка RG-58 имеет потери 60 дБ (на 100 м), в то время как этот провод — всего 35 дБ.
3. Волновое сопротивление 50 Ом. Универсальный импеданс, который подходит к любым приборам сотовой связи и не вызывает рассогласования в линии передачи. Может использоваться с репитерами, линейными усилителями, модемами, LTE-маршрутизаторами, GSM-шлюзами и т. д.
4. Поддержка широкого ассортимента разъемов. На провод могут быть установлены как обжимные, так и прижимные коннекторы. Ассортимент совместимых разъемов включает серии N-type, SMA, BNC, TNC, FME и другие.
5. Доступная цена. По сравнению с более «толстыми» коаксиальными и фидерными кабелями, марка 5D-FB имеет демократичную цену и находит широкое применение в бытовых сценариях.

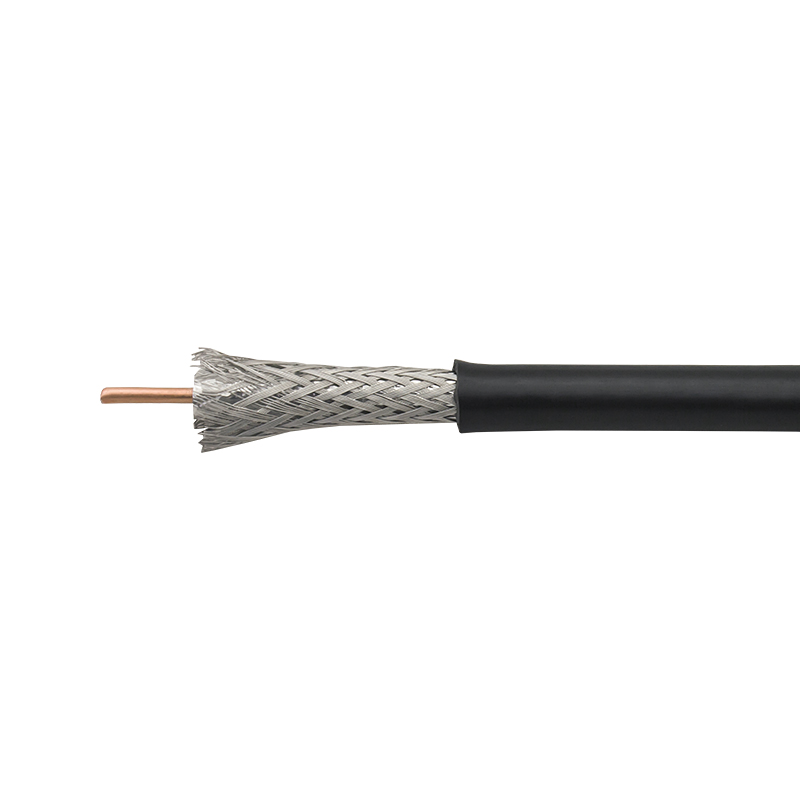

Коаксиальная структура: сплошной проводник и двойной экран

Провод 5D-FB CCA имеет традиционную соосную структуру, которая включает несколько слоев:

• Сплошной центральный проводник имеет диаметр 1,8 мм и представляет собой алюминиевую жилу, покрытую тонким слоем меди (CCA — англ. Copper Clad Aluminium);
• Вокруг жилы размещается диэлектрик из вспененного полиэтилена диаметром 4,9 мм;
• Качественное экранирование обеспечивает слой из алюминиевой фольги и проволочной оплетки;

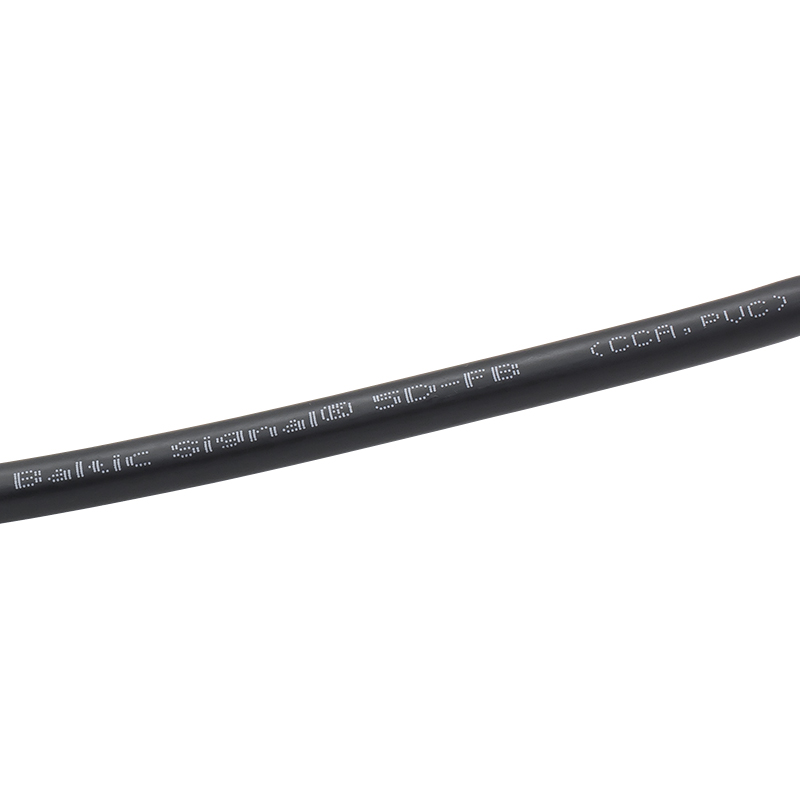

• Защита от внешних воздействий обеспечена ПВХ-оболочкой черного цвета. Общий диаметр не превышает 7,54 мм.

Обычно этот кабель используется для изготовления соединительных проводов (джамперов) длиною до 20 м. Основная сфера применения — активные и пассивные системы усиления связи, коммутация измерительного оборудования, калибровка и тестирование ВЧ-приборов.

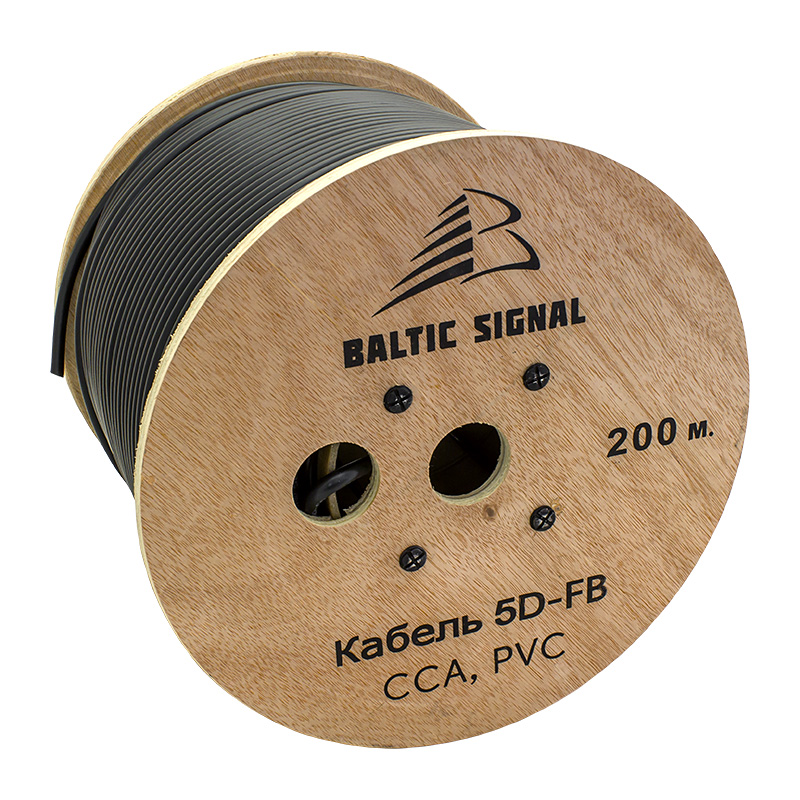

Кабель 5D-FB CCA поставляется в бухтах по 200 метров. Возможна покупка нужного объема на заказ (отрезная позиция) или готовых кабельных сборок с уже установленными разъемами.

Цена указана за 1 метр погонный.

• Артикул: BS1896
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
