Кабель BALTIC SIGNAL 8D-FB CCA LSZH FR черный (отгрузка кратно 25 м)

Популярный кабель 8D-FB CCA от Baltic Signal теперь и в огнестойком исполнении! Версия LSZH FR имеет безгалогенную оболочку, которая не поддерживает горение и при контакте с огнем выделяет минимальное количество дыма. Все это — в дополнение к другим преимуществам марки, таким как низкие потери и удобство монтажа в помещениях и на открытом воздухе.

Серия кабелей 8D: особенности применения

В отличие от более тонких «коаксиалов», радиокабель 8D-FB обладает малыми потерями мощности, и при этом предлагает пользователям удобство при прокладке и эксплуатации линий связи. Благодаря малому радиусу изгиба (60 мм при однократном сгибании), провод 8D легко проложить в зданиях, используя наличествующую инфраструктуру: обычные кабельные лотки, коробы, этажные щитки и т. п. Низкий коэффициент затухания допускает прокладку трасс длиною 20–30 м без использования промежуточных усилителей.

Наиболее часто марка кабелей 8D-FB применяется для соединения активного оборудования и антенн либо нескольких активных ВЧ-устройств друг с другом. Среди востребованных юзкейсов:

• Подключение внешних и внутренних «раздающих» антенн к усилителям сигнала — репитерам и бустерам;
• Коммутация репитеров и бустеров в сложных многоуровневых системах усиления;
• Усиление мобильного интернета за счет подключения уличной приемной антенны к LTE-роутерам и модемам;
• Подсоединение внешней антенны к решениям класса M2M и IoT, содержащим сотовый модуль для выхода в интернет;
• Подключение компонентов беспроводных WiFi-сетей (антенн и точек доступа);
• Применение в лабораторных испытательных стендах для настройки и проверки радиооборудования.

Коаксиальный кабель 8D-FB CCA LSZH FR: что внутри?

Линии связи на основе этой марки кабеля пригодны для трансляции сигнала частотой до 6 ГГц. В то же время наилучшие результаты достигаются при передаче сигнала в пределах 3 ГГц. Провод имеет волновое сопротивление 50 Ом, что обеспечивает согласование при использовании с сотовым оборудованием GSM/3G/4G и WiFi.

Снижение мощности при передаче по кабелю 8D-FB значительно меньше, чем при эксплуатации «коаксиалов» младших серий. Так, на распространенной GSM-частоте 900 МГц затухание на линии 100 м составит лишь 13,6 дБ, а на LTE-частоте 2500 МГц — 24,8 дБ. Для сравнения, более тонкий кабель 5D на тех же частотах будет иметь потери 20,2 и 37,4 дБ соответственно!

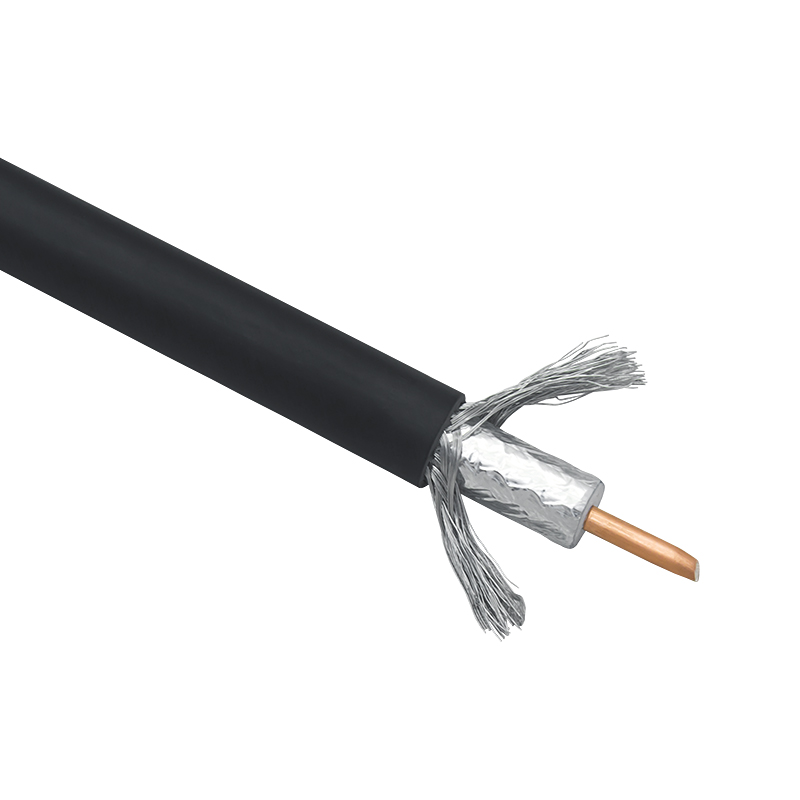

Коаксиальная структура подразумевает наличие двух проводников (центральной жилы и экрана), разделенных слоем диэлектрического материала. Полная структура следующая:

• Внутренний проводник: алюминиевая проволока с медным покрытием Ø2,56 мм;
• Изоляция (диэлектрик): полиэтилен физического вспенивания Ø7,35 мм;
• 1-й экран: сплошная алюминиевая фольга, намотанная на диэлектрик;
• 2-й экран: алюминиево-магниевая оплетка высокой плотности Ø8,25 мм;
• Наружная оболочка: малодымный материал, не поддерживающий горение (LSZH — Low Smoke Zero Halogen), черный цвет, Ø10,15 мм.

Марка 8D совместима со многими ВЧ-коннекторами, востребованными в системах радиосвязи и усиления сотового сигнала. В продаже доступны разъемы N-типа, SMA, RP-SMA (для WiFi), TNC, BNC и прочие.

В режиме эксплуатации кабель выдерживает температуры в пределах от -40°C до +75°C. Монтаж трассы рекомендуется производить при температуре окружающей среды от -20°C до +50°C. Наружная оболочка устойчива к УФ-излучению, перепадам температуры, повышенной влажности и другим внешним факторам.

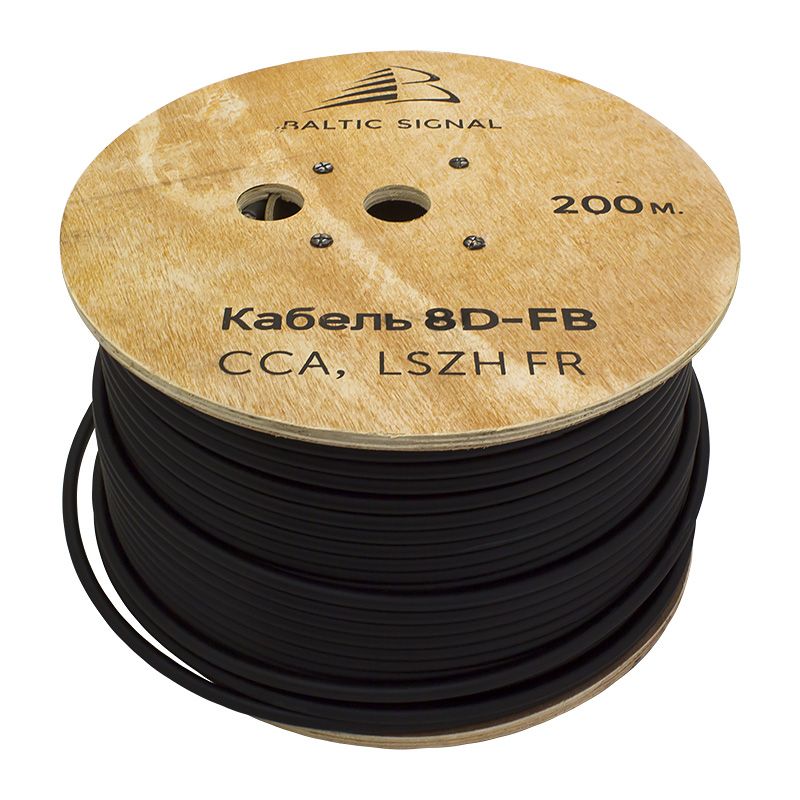

Стандартная поставка кабеля — в бухтах по 200 м. Если вам требуется кабель меньшей длины, вы можете купить отрезок, указав желаемую длину в заказе!

Цена указана за 1 метр погонный.

• Артикул: BS2143
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
