Кабель BALTIC SIGNAL RG-174

Коаксиальный кабель RG-174 имеет внешний диаметр 2,8 мм и применяется для коротких соединений, обычно не превышающих 3 метра. Благодаря малому диаметру и высокой гибкости, RG-174 подходит для изготовления коротких соединителей (пигтейлов), а также для интеграции в съемные антенны. Импеданс 50 Ом допускает использование этого кабеля с устройствами мобильной связи, системами GPS и ГЛОНАСС, а также с другими стандартами передачи радиосигнала.

Топ-5 применений для тонкого кабеля

Из-за малого диаметра RG-174 имеет высокий коэффициент затухания, что ограничивает его применение на больших дистанциях. Как правило, провод этой марки применяется для соединения антенн и устройств на малых расстояниях:

1. В качестве встроенного кабеля внешних антенн. Короткий отрезок провода (обычно от 1 до 3 м) служит для соединения антенны с приемопередатчиком. RG-174 часто встраивается в антенны стандартов сотовой связи (GSM/3G/4G), беспроводных сетей WiFi и геопозиционирования (GPS/ГЛОНАСС);
2. Как материал для пигтейлов — отрезков кабеля с напаянными разъемами, обычно до 30 см. Такие короткие соединители используются в качестве переходников и адаптеров, когда требуется обеспечить совместимость устройств по разъемам или создать гибкий участок на небольшом отрезке трассы;
3. В качестве соединителей измерительных приборов и оборудования калибровки;
4. Для создания временных линий передачи во время пусконаладки или тестирования;
5. В прочих системах связи, не чувствительных к уровню затухания сигнала в кабеле.

Кабель может использоваться для передачи сигнала частотой до 3 ГГц, то есть со всеми основными стандартами мобильной связи. Типичное затухание RG-174, рассчитанное на 100 м, составляет 101 дБ на частоте 900 МГц и 146 дБ на частоте 1800 МГц.

На базе RG-174 могут быть изготовлены кабельные сборки с традиционными разъемами N- и SMA-типа, а также с миниатюрными коннекторами серий MMCX, SMB, MS-156 и проч.

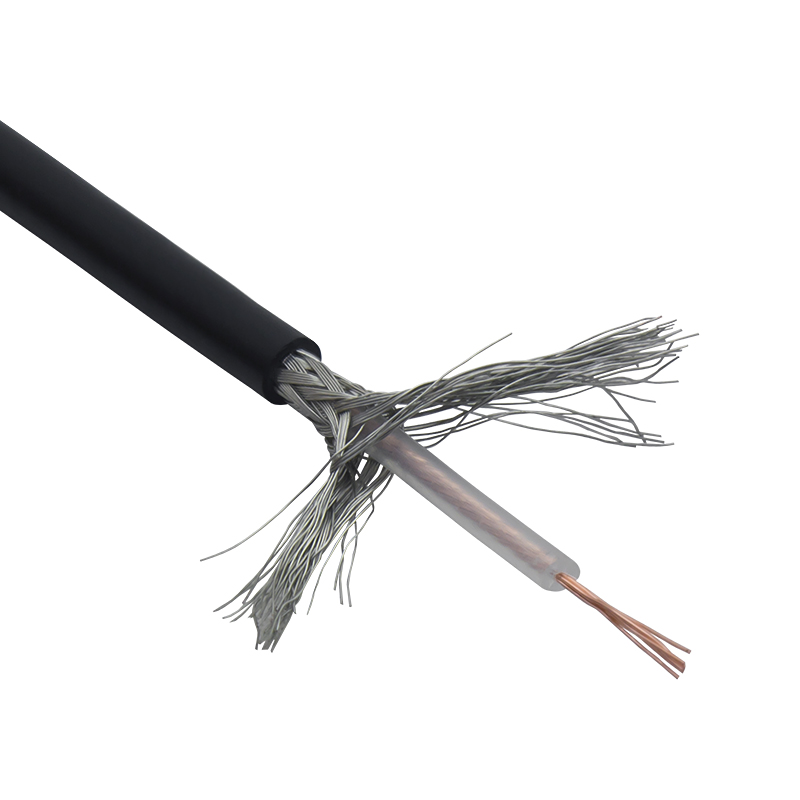

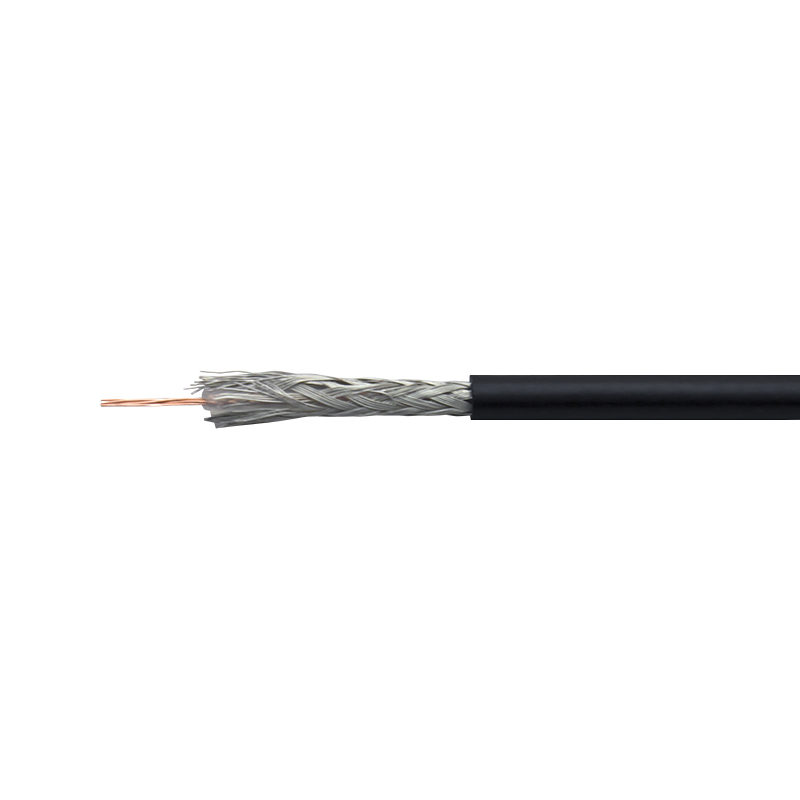

Как выглядит кабель «в разрезе»?

Коаксиальная структура подразумевает наличие внешнего и внутреннего проводников, разделенных изолирующим материалов (диэлектриком). RG-174 имеет следующую структуру:

• Многопроволочный проводник Ø0,48 мм. Центральная жила выполнена из меди и состоит из 7 тонких проводков. Такая структура обеспечивает повышенную гибкость, которая требуется, чтобы использовать кабель в виде переходника или временного соединителя. Устойчивость к изгибам гарантирует долгий срок службы, в том числе в «полевых» условиях;
• Изоляция Ø1,52 мм. Слой изоляции выполнен из материала XLPE (полиэтилен с поперечно сшитыми молекулами). Диэлектрик сохраняет геометрически верное расположение внутреннего проводника и экрана и является обязательным компонентом «коаксиала»;
• Внешний плетеный проводник Ø1,90 мм. Внешним проводником, или экраном, выступает оплетка из луженого омедненного алюминия, которая защищает линию передачи от внешних электромагнитных помех и не допускает рассеивания передаваемого сигнала;
• Оболочка Ø2,80 мм. Черная PVC-оболочка предохраняет провод от внешних факторов, таких как влажность, пыль, осадки и т. п.

Кабель RG-174 поставляется в роллах по 100 м. На нашем сайте вы можете заказать упаковку кабеля целиком или выбрать отрезок нужной длины.

Цена указана за 1 метр погонный.

• Артикул: BS5501
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
