Кабель BALTIC SIGNAL RG-178

Сверхтонкий коаксиальный кабель RG-178 используется для внутрикорпусных коммутаций, а также для изготовления пигтейлов — гибких переходников, которые обеспечивают совместимость оборудования по типу разъемов. Помимо малого диаметра (всего 1,78 мм), особенностью этого кабеля является использование посеребренных проводников (жилы и оплетки), а также огнестойкой ФЭП-оболочки.

Кабель Ø1,78 мм для коротких соединений

Такие тонкие кабели, как RG-178, в силу высоких показателей затухания не могут использоваться для прокладки длинных трасс и в основном применимы для соединения устройств на расстоянии до 1 м.

• Изготовление пигтейлов — самый частый пример использования марки RG-178. Короткие отрезки (обычно до 30 см) с напаянными разъемами служат в качестве переходников, соединяющих разнотипные устройства. Адаптер, выполненный на отрезке провода, удобно встроить в корпус устройства или расположить в труднодоступном месте;
• Коммутация антенн в составе компактных устройств (например, беспроводных роутеров) также часто требует использования тонкого и гибкого кабеля, который легко уместится в тесном корпусе;
• RG-178 — одна из немногих марок с поддержкой низкопрофильных коннекторов FL (IPX), которые размещаются на печатных платах модемов и LTE-роутеров. Для подключения антенн к разъемам указанных серий необходимо использовать ультратонкие коаксиалы.

Кабель поддерживает передачу сигнала частотой до 3 ГГц, что позволяет использовать его в разнообразных комплексах оборудования сотовой связи, WiFi, а также в смежных областях.

Внутреннее устройство кабеля

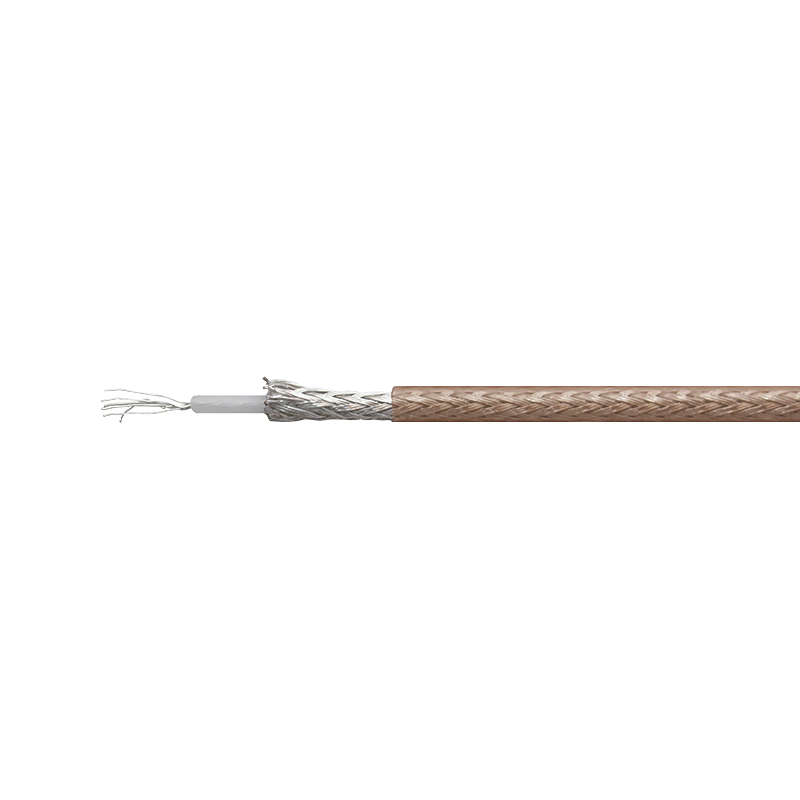

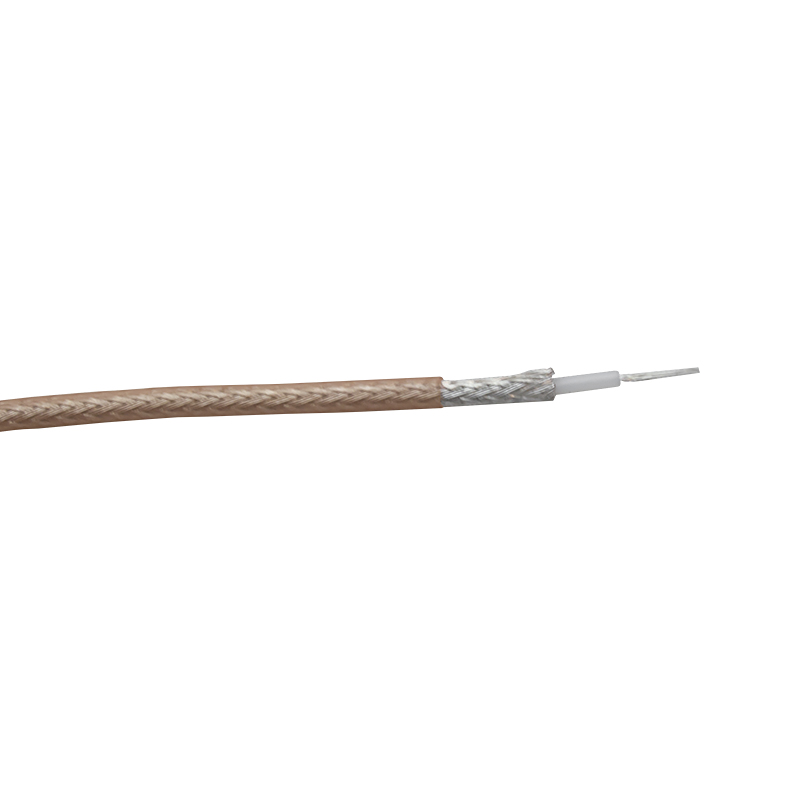

Несмотря на очень малый диаметр, RG-178 имеет полностью классическую коаксиальную структуру, состоящую из центрального проводника, диэлектрика, экрана и оболочки:

• Центральный проводник Ø0,25 мм. Центральная жила кабеля является плетеной и состоит из 7 отдельных очень тонких проводков. Проводки выполнены из меди, а сверху покрыты тонким слоем серебра;
• Диэлектрик Ø0,87 мм. Поверх центральной жилы располагается слой диэлектрика из ПТФЭ (политетрафторэтилен). Основная задача этого компонента — обеспечить постоянное (фиксированное) расстояние между центральным проводником и экраном в каждой точке линии передачи;
• Внешний проводник (экран) Ø1,3 мм. Внешний проводник выполняет экранирующие функции и защищает от возможных внешних помех, а также удерживает полезный сигнал внутри провода. В составе RG-178 используется экран из плетеной медной проволоки, также покрытой серебром;
• Внешняя оболочка Ø1,78 мм. Наконец, оболочка — это тот слой, с которым непосредственно контактирует пользователь. Здесь она выполнена из фторэтиленпропилена (ФЭП) — материала, устойчивого к высоким температурам и многим агрессивным средам.

Кабель RG-178 может пользоваться при температуре до +200°C. Это позволяет размещать его вблизи греющегося оборудования, не опасаясь разрушения внешней оболочки. Поверхность провода имеет розовый оттенок — кстати, именно из-за этого характерного цвета переходники на тонких отрезках кабеля получили свое название «пигтейлы» (англ. pigtail — поросячий хвостик).

Стандартная поставка провода — в бухтах по 200 м. При желании вы можете приобрести отрезок меньшей длины, просто указав нужный объем в заказе (из расчета, что 1 единица товара = 1 метру).

Цена указана за 1 метр погонный.

• Артикул: BS5502
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
