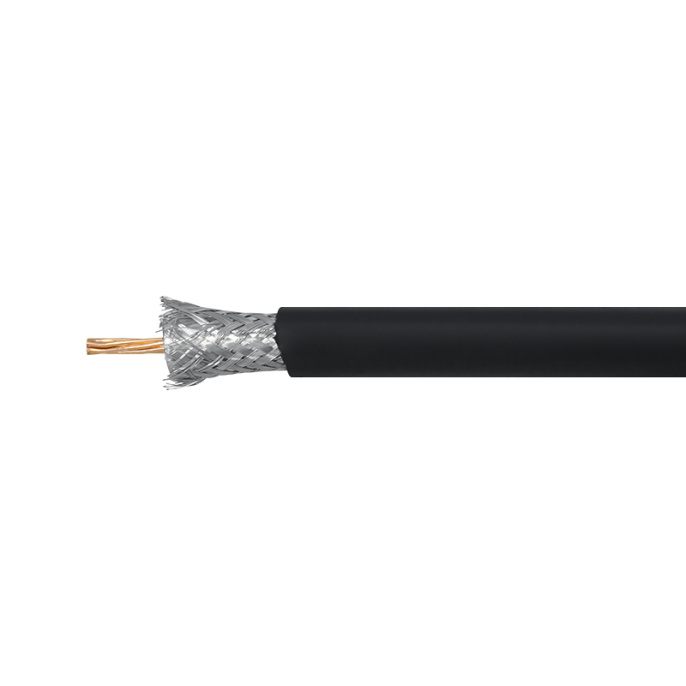

Кабель BALTIC SIGNAL RG-213 C/U PE (отгрузка кратно 25 м)

Коаксиальный кабель RG-213 C/U с PE-оболочкой (из полиэтилена). Этот радиокабель широко используется со стационарными радиостанциями для коммутации антенн, а также с другими типами ВЧ-оборудования, работающими на частотах до 3000 МГц. Центральный многопроволочный проводник RG-213 имеет повышенную гибкость, что позволяет применять этот кабель в полевых условиях и для временного монтажа. Помимо радиостанций, эта марка может коммутировать оборудование сотовых сетей, мобильного интернета, WiFi и GNSS.

Baltic Signal RG-213 C/U с оболочкой из полиэтилена

Многие популярные марки кабелей, включая серии 5D-FB и 8D-FB, имеют в своей структуре цельную проводящую жилу. Цельный проводник позволяет снизить потери, но в то же время он снижает износостойкость и устойчивость к изломам. В то же время многопроволочный проводник, состоящий из нескольких скрученных медных нитей, имеет более высокое затухание, но одновременно повышает общую прочность и позволяет использовать провод в более сложных физических условиях.

По своей конструкции RG-213 C/U PE является классическим коаксиальным кабелем, в котором разные элементы размещены вдоль общей оси. Единое расстояние между элементами в каждой точке провода гарантирует стабильность показателей и волнового сопротивления (50 Ом).

Структура кабеля включает следующие элементы (от центра к оболочке):

• Центральная жила из медных проволок (общий диаметр 2,25 мм, конфигурация 7 x 0,75 мм). Плетеный центральный проводник легко сгибается, что обеспечивает удобство при прокладке в углах помещений, вдоль оконных рам, в каналах и т. п. Кабель корректно функционирует даже при регулярных деформациях, например, когда он используется в качестве тестового или временного джампера (соединительного провода);
• Диэлектрическая изоляция из сплошного полиэтилена (диаметр 7,25 мм). Диэлектрик необходим, чтобы обеспечить правильные электрические и радиочастотные характеристики, а также для соблюдения корректного волнового сопротивления;
• Два экрана: фольга и проволочная оплетка (диаметр 7,90 мм). Экранирующий слой создает защиту от фоновых помех и наводок, а также удерживает передаваемый сигнал внутри кабельной трассы. Экран состоит из двух элементов: сплошной алюминиевой фольги и оплетки. Оплетка выполнена из луженого омедненного алюминия и состоит из 168 проволочек диаметром 0,15 мм каждая;
• Финальная оболочка из полиэтилена (диаметр 10,30 мм). Наружная оболочка защищает линию связи от внешних воздействий в виде влажности, воды, света, механических повреждений. По сравнению с RG-213 C/U PVC (с ПВХ-оболочкой), версия PE обладает большей жесткостью, но при этом считается более долговечной.

Кабель можно прокладывать при температурах от -20°C до +50°C. Температура эксплуатации более широкая: от -40°C до +70°C. Можно осуществлять прокладку внутри помещений или на улице.

Где используется кабель марки RG-213 C/U PE?

Рабочая частота провода достигает 3000 МГц, а значит, его можно использовать с различными устройствами радиосвязи. Наиболее часто он применяется вместе с радиостанциями (как правило, стационарными для транспорта или помещений), однако также допускается эксплуатация с сотовыми усилителями, WiFi-оборудованием и др. Для кабеля RG-213 выпускаются коннекторы разных типов, включая серии N, SMA, UHF и др.

При использовании провода этой марки нужно учитывать повышенные потери мощности, связанные с многопроволочной конструкцией жилы. Типичные значения на 100 м для частот сотовой связи GSM (900 МГц) составляют 34,2 дБ, для частот GSM/LTE (1800 МГц) — 27,8 дБ, а на максимальной рабочей частоту 3000 МГц затухание достигает 42 дБ. Основным назначением кабеля остается соединение радиостанций и антенн.

Кабель RG-213 C/U PE доступен для заказа на отрез или в целых катушках по 200 м.

Цена указана за 1 метр погонный.

• Артикул: BS1933
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
