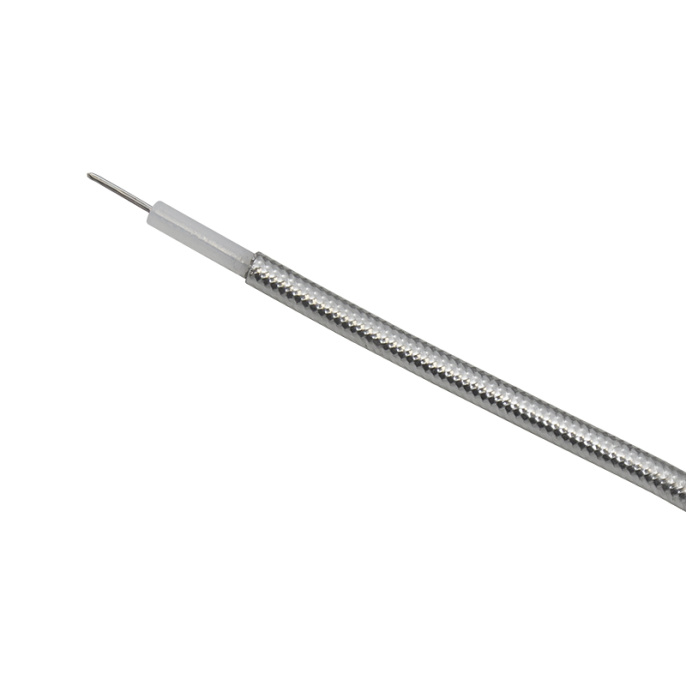

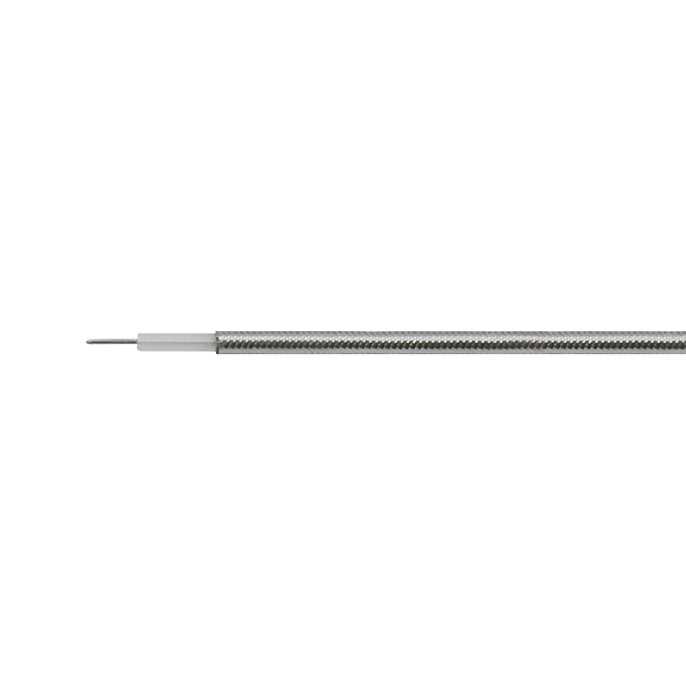

Кабель BALTIC SIGNAL RG-405 CF-086-50 (отгрузка кратно 25 м)

CF-086-50 от Baltic Signal — тонкий кабель полужесткого типа, принадлежащий семейству RG-405. Особенностью этой марки является улучшенная защита от помех, которая достигается использованием сплошного экрана из луженой медной оплетки. Провод имеет малый диаметр (всего 2,2 мм) и применяется для коротких коммутаций приемопередатчиков и антенн. Эта версия не имеет наружного кожуха (оболочки).

Повышенная защита от помех и наводок

Как правило, радиокабели небольшого диаметра защищены от посторонних сигналов плетеным экраном и/или фольгой. Такие экраны обеспечивают достаточную защиту в бытовых радиосистемах, но могут быть недостаточными в специальных и военных применениях. Для защиты от помех RG-405 использует улучшенный внешний проводник, что позволяет применять эту марку в составе оборудования аэрокосмического, авиационного и тактического назначения.

Типологически провод относится к полужестким, а его конструкция состоит из следующих элементов:

• Центральная посеребренная жила (диаметр 0,51 мм). Медная проволока покрыта серебром, что снижает потери, повышает амплитудную стабильность и позволяет передавать сигнал высоких частот;
• Изоляция (диаметр 1,68 мм). Слой диэлектрика из полимера тетрафторэтилена (ПТФЭ) обеспечивает правильное соосное расположение элементов и стабильное сопротивление 50 Ом;
• Внешний экран (диаметр 2,20 мм). Экран защищает линию передачи от наружных сигналов и предотвращает утечку передаваемого сигнала. Данный кабель использует особый полужесткий экран, состоящий из медной оплетки с покрытием оловом. Экранирующий слой является сплошным, что снижает проницаемость и обеспечивает лучшую защиту.

Разновидность CF-086-50 не имеет оболочки: верхним слоем является луженая оплетка. При выборе кабеля следует учитывать внешнюю среду. Если есть риск физического или химического повреждения внешнего проводника, следует отдать предпочтение защищенному варианту с инертной FEP-оболочкой.

Требования к монтажу и эксплуатации

Поскольку RG-405 имеет повышенную жесткость, рекомендуется применять этот кабель для разового стационарного монтажа. В этом случае разрешен радиус изгиба 4 мм. Если планируется часто перемещать и сгибать кабель, то допустимый радиус изгиба возрастает до 25 мм. Эксплуатация кабельных линий возможна при низких и высоких температурах: паспортный диапазон — от -55°С до +155°С.

Кабель является очень тонким, поэтому он неизбежно вносит существенное затухание в мощность передаваемого сигнала. При частоте 1000 МГц потери из расчета на 100 м составят 67 дБ, а на частоте 5000 МГц — уже 164 дБ. Максимальная рабочая частота — 20 ГГц. При проектировании радиосистемы обязательно учитывайте коэффициент затухания кабельной линии и закладывайте необходимый бюджет мощности в ваше оборудование!

Для изготовления кабельных сборок на базе CF-086-50 применимы особые коннекторы, не требующие обжима или механической фиксации. Эти разъемы монтируются с использованием обычной паяльной станции: центральный контакт припаивается к проводнику, а корпус — к оплетке. Для семейства RG-405 выпускаются коннекторы N-серии, SMA и пр.

Другие разновидности и версии

Серия RG-405 включает несколько разновидностей, которые имеют разную структуру и разные использованные материалы. Различия могут касаться как центрального проводника, так и других элементов. В таблице ниже мы приводим чаще всего применяемые варианты.

• Артикул: BS8045
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
