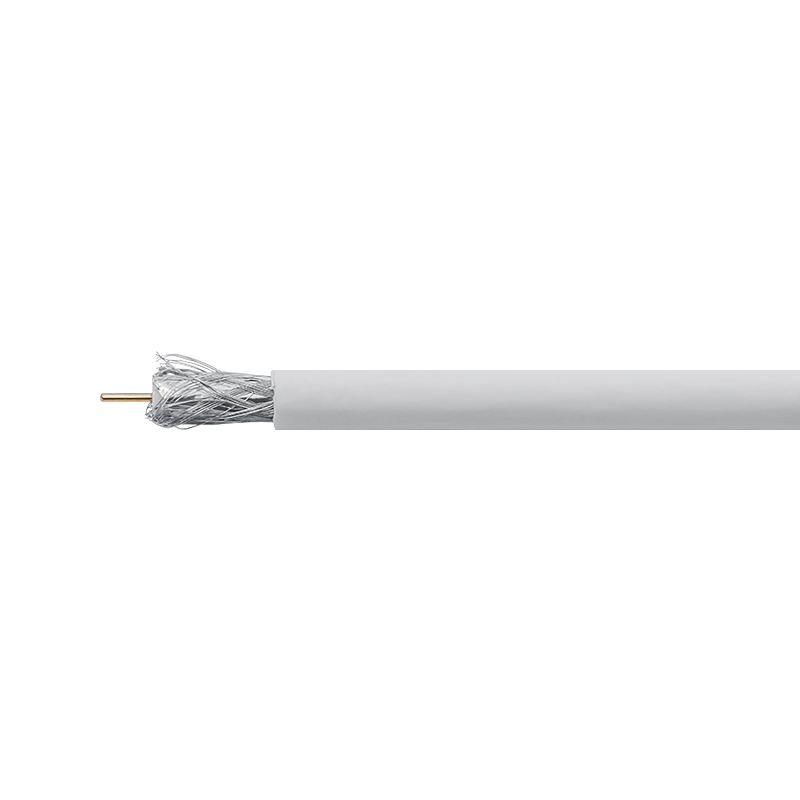

Кабель BALTIC SIGNAL RG-6U 75 Ом

Антенный кабель RG-6U от Baltic Signal имеет волновое сопротивление 75 Ом и классическое исполнение с омедненной стальной жилой. В большинстве случаев именно эта марка кабеля является выбором по умолчанию для систем кабельного ТВ, спутникового вещания, видеонаблюдения и оборудования усиления сотового сигнала начального уровня.

Для телевизионных систем и других назначений

RG-6U — пожалуй, самая известная марка кабеля, благодаря ее широкой распространенности в жилых домах. Этот провод обычно используется для подключения телевизоров и DVB-ресиверов к домовым антеннам или провайдеру кабельного телевидения. По традиции именно комплектующие с волновым сопротивлением 75 Ом применяются для передачи видеоизображения и звука на большие дистанции.

Кабель имеет хорошее отношение цены и качества исполнения, позволяя передавать видеосигнал в домашних и промышленных системах без серьезных искажений.

Помимо главного назначения, RG-6U с некоторыми оговорками может использоваться для передачи радиосигнала в системах усиления мобильной связи и интернета. Как правило, такой выбор делается из-за доступности и низкой цены кабеля и разъемов 75 Ом по сравнению с эталонными марками для радиопередачи с сопротивлением 50 Ом. В то время как использование RG-6U и более дешевых коннекторов F-типа в системах сотовой связи может ощутимо снизить итоговую цену проекта, такое подключение ведет к дополнительным потерям сигнала из-за рассогласования волнового сопротивления. В связи с этим взаимозаменяемость комплектующих возможна лишь в системах начального уровня, где не требуется сохранить максимальную мощность сигнала.

Из чего состоит антенный кабель?

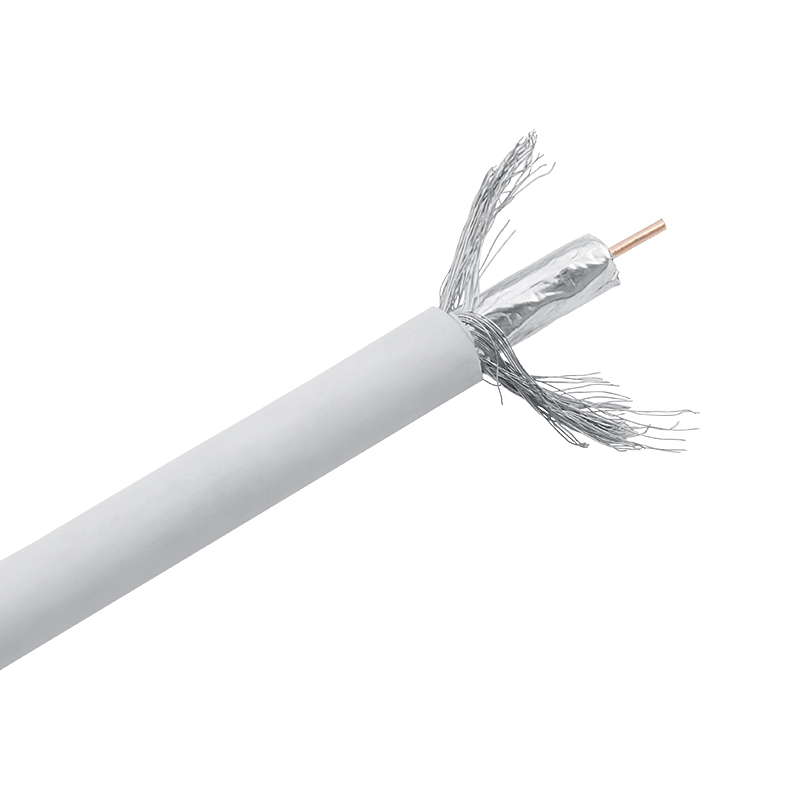

Как и любой коаксиальный кабель, RG-6U включает центральную жилу (проводник), изоляцию (диэлектрический материал), внешний проводник (экран) и наружную оболочку. Все эти элементы расположены на одной оси, что и дало название типу этих кабелей (англ. co-axial).

Структурно провод включает элементы в следующем порядке:

• Проводящая жила Ø1,02 мм (стальная проволока, покрытая медью). Центральный проводник имеет повышенную прочность за счет стального сердечника, а нанесенный сверху слой меди повышает производительность линии передачи. Такая структура обычно обозначается аббревиатурой CCS (англ. Copper-clad steel);
• Диэлектрический материал Ø4,57 мм (вспененный полиэтилен). Диэлектрик не только разделяет центральный проводник от экрана, но его свойства (диаметр и материал) также определяют волновое сопротивление провода. Благодаря правильным пропорциям и материалу, импеданс RG-6U составляет 75 Ом;
• Экран из фольги и оплетки Ø5,20 мм. Двойной экран гарантирует, что наружные сигналы (например, от соседних проводов или передатчиков) не нарушат работу линии передачи, а передаваемый сигнал не будет излучаться наружу. В отличие от конкурирующих производителей, Baltic Signal использует плотную оплетку (112 проводков диаметром 0,12 мм каждый);
• Внешняя защитная оболочка Ø6,80 мм. Наружный слой взаимодействует со внешней средой и предохраняет провод от возможных неблагоприятных эффектов (влажность, мелкие частицы, осадки, физические воздействия). Оболочка выполнена из ПВХ белого цвета.

Для изготовления кабельных сборок на базе RG-6U обычно применяются разъемы F-серии. Их характерной чертой является использование самой жилы кабеля в качестве контакта (F-коннекторы часто не предусматривают отдельно напаиваемого пина). По типу установки различают F-разъемы нескольких типов: накручивающиеся, обжимные и компрессионные.

RG-6U является рекомендованным решением для кабельных сетей видео- и аудиопередачи. Иногда применение этого провода позволяет сэкономить и снизить расчетную стоимость проекта усиления связи.

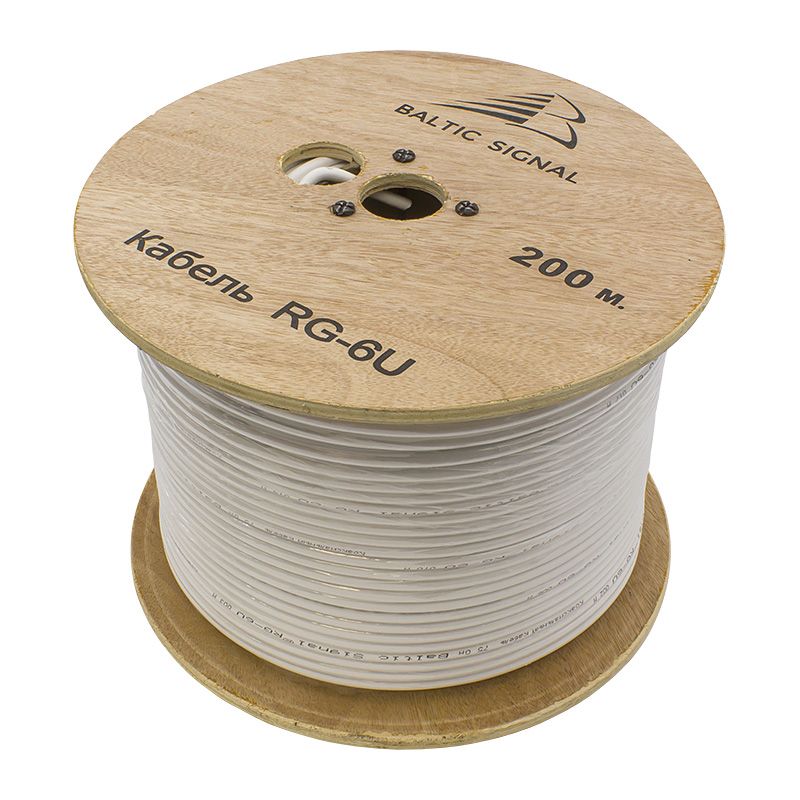

Цена указана за 1 метр погонный.

• Артикул: BS8049
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
