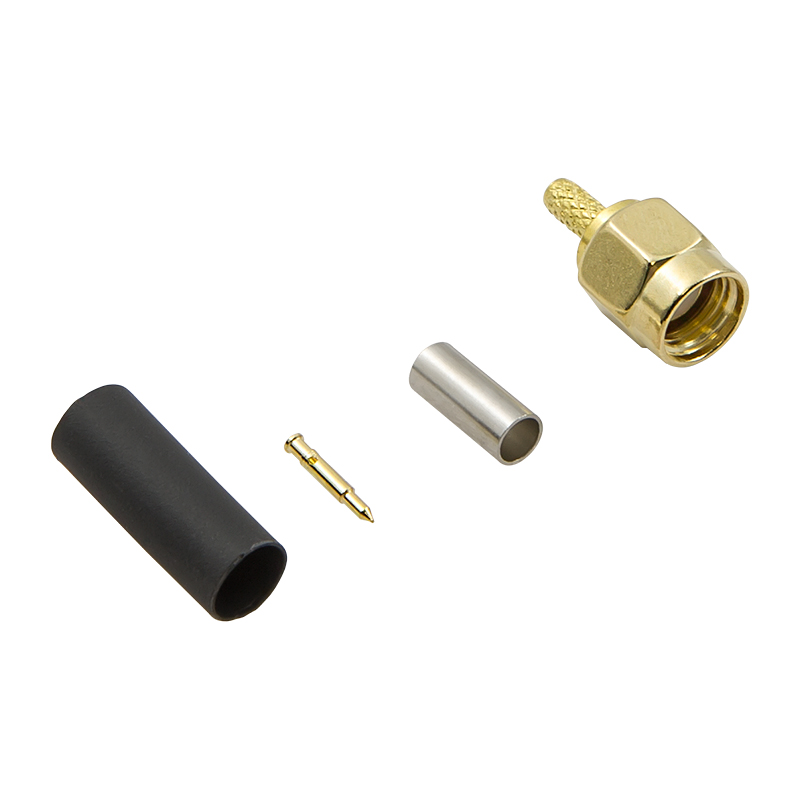

Разъём S-111L SMA-male, обжимной, на кабель RG-174, RG-316

Компактный ВЧ-коннектор SMA с волновым сопротивлением 50 Ом под тонкий коаксиал диаметром 2,5–2,8 мм. Разъем типа male (штекер, вилка) монтируется с использованием паяльного инструмента и клещей: центральный пин припаивается к жиле, внешняя часть обжимается кримпером. Широкий рабочий диапазон частот охватывает все сотовые стандарты от GSM до 5G, WiFi 2,4/5 ГГц и другие беспроводные системы. Подходит для изготовления антенных переходников и ремонта заводских пигтейлов.

Под какие кабели подходит разъем?
S-111L рассчитан на коаксиал с наружным диаметром около 2,5 мм и центральной жилой 0,5 мм — это тонкие гибкие кабели для прокладки внутри помещений или на коротких участках. Совместимые марки: RG-174, RG-316 и подобные.

Распространенная длина таких кабельных сборок — от 15 см до 1 м. Для трасс большей длины рекомендуется использовать более толстые кабели с низкими показателями затухания.

Пайка центрального пина и обжим корпуса
Центральный контакт (пин, игла) припаивается к жиле кабеля. Пин с припоем надевается на оголенный проводник до упора и нагревается зажигалкой (горелкой) или другим инструментом. После пайки коаксиал вставляется в корпус разъема. Предварительно кабель должен быть разделан таким образом, чтобы экран (оплетка, фольга) остался снаружи хвостовой части коннектора, а внутрь разъема до упора вошел зачищенный диэлектрик.

Внешняя часть крепится обжимом. Металлическая гильза натягивается на хвостовик и сжимается специальными клещами. Кримпер продавливает втулку шестигранным профилем, обеспечивая контакт с оплеткой. Финиш — термоусадочная трубка для герметизации.

Подробная инструкция по сборке представлена в разделе «Файлы».

Проверка готовой сборки
По завершении обжима рекомендуется провести простые тесты готовой кабельной сборки:

Убедитесь в отсутствии короткого замыкания между центральным контактом и корпусом. Мультиметр в режиме прозвонки не должен показывать связь между пином и внешней резьбой разъема;
Второй тест — проверка сквозного соединения. Если собрана кабельная сборка с штекерами на обоих концах, мультиметр должен показать контакт между центральными пинами и между корпусами. Отсутствие прозвонки говорит об обрыве жилы или плохой пайке.
Применение в пигтейлах и переходниках
Короткие сборки на базе RG-174 и подобных кабелей называют пигтейлами или переходниками. Их основное назначение — соединить антенный разъем устройства с внешней антенной или другим оборудованием, когда типы коннекторов не совпадают.

Тонкий коаксиал легко укладывается в ограниченном пространстве — внутри корпуса антенного бокса, за панелью роутера, в канале вдоль стены. На коротких дистанциях до метра потери RG-174 некритичны и составляют 1,85 дБ в диапазоне 2,7 ГГц.

Обозначение S-111L расшифровывается так:

S — серия SMA;
первая 1 — male (штекер);
вторая 1 — прямой конструктив;
третья 1 — обжимной метод;
L — под тонкий кабель RG-174/RG-316.

• Артикул: BS8184
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Гарантия (мес): 12
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
