Разъём S-125-085 SMA-male, напаиваемый, угловой, на кабель RG-405

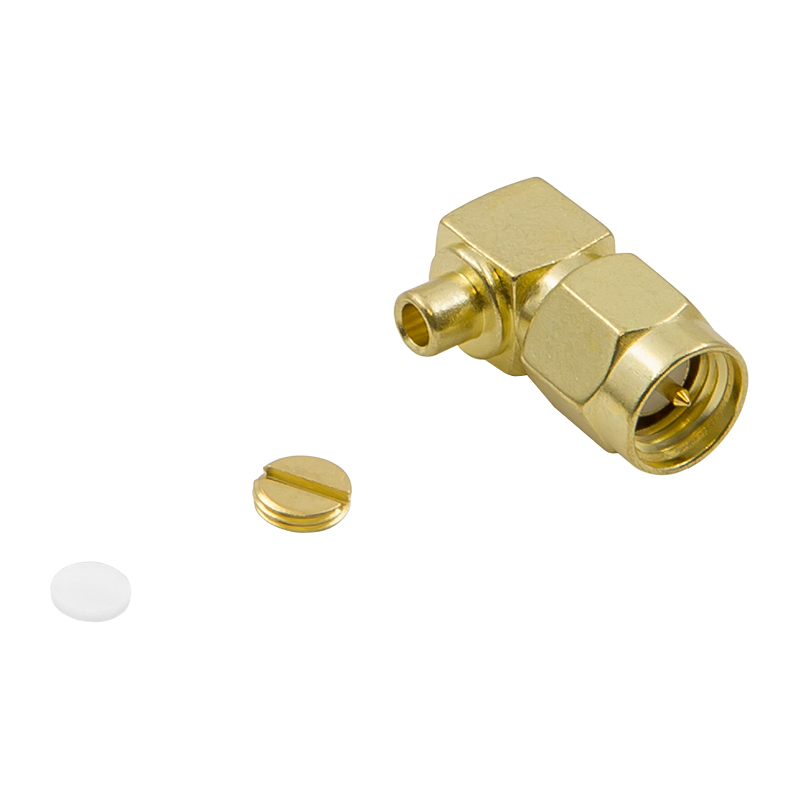

Коннектор S-125-085 — угловая высокочастотная вилка SMA-male для установки на полужесткие и жесткие коаксиальные провода серии RG-405 методом пайки. Разъем используют для изготовления пигтейлов (переходников), внутриблочных соединений и коротких джамперов в РЧ-системах.

Маркировка содержит полную информацию о конструкции:

S — семейство SMA (субминиатюрная версия А);
1 — male-тип (вилка);
2 — угловой конструктив (90°);
5 — монтаж экрана кабеля осуществляется пайкой;
085 — серия коаксиалов с экраном Ø0,085ʺ (RG-405).
Совместимость с семейством кабелей RG-405
Коннектор рассчитан на монтаж к проводам RG-405 с диаметром экрана 2,20 мм. К этой серии относятся три основные версии:

CF-086-50-FEP — полужесткий вариант с центральной жилой из посеребренной меди и внешней FEP-оболочкой синего цвета;
CF-086-50 — упрощенная полужесткая версия без внешней оболочки (только экран);
SR-086-50 — жесткий вариант с экраном из сплошной медной трубки без оболочки.
Коннектор SMA-male может быть смонтирован на любую разновидность кабеля Baltic Signal с маркировкой RG-405 (независимо от подтипа).

Конструкция разъема с угловым исполнением
Коннектор представляет собой вилку SMA-типа с угловым конструктивом. Установка разъем на 90° к оси кабеля позволяет выполнять сложные подключения, которые невозможны при использовании обычных прямых соединителей или требуют опасного изгиба провода.

Разъемы серии SMA предназначены для радиосвязи: они имеют импеданс 50 Ом и работают на частотах до 18 ГГц. Часто их применяют для коммутации оборудования мобильной связи, радиоуправления, получения сигналов об аварийных событиях, сбора телеметрии и т. п.

Часто этот разъем служит для решения таких задач:

Подключение антенн GSM/UMTS/LTE к сотовым модулям и роутерам;
Сборка линий/пигтейлов в радиовещательном оборудовании;
Монтаж защищенных трасс для диспетчерских пунктов;
Подключение радиокомпонентов в авионике, беспилотных аппаратах и т. п.;
Соединение в измерительной технике, например, в портативных анализаторах спектра;
Сборка переходников между оборудованием с различными типами разъемов;
Коммутация между компонентами в плотно заполненных монтажных шкафах.
Полужесткий кабель RG-405 часто используют для соединения модулей, где требуется стабильность характеристик, формоустойчивость и защита от сторонних источников ЭМИ. После сгибания провод сохраняет приданную форму, что упрощает аккуратную прокладку внутри приборов.

Технология монтажа напаиваемого разъема
Установка коннектора на RG-405 выполняется методом пайки. Процесс включает зачистку конца кабеля под размеры SMA-male. Для фиксации разъема не требуется обжимной инструмент или другое профессиональное оборудование. Весь процесс сводится к пайке:

Вставьте зачищенный конец кабеля в хвостовую часть корпуса коннектора;
Выполните пайку центральной жилы через прорезь («окошко»), которое закрыто винтовой заглушкой;
После пайки завинтите «окошко» обратно;
Выполните пайку экрана (оплетки или трубки) к «хвосту» у коннектора;
Опционально — установите термоусадку для лучшей защиты от пыли и влажности.

• Артикул: BS8186
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Гарантия (мес): 12
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
