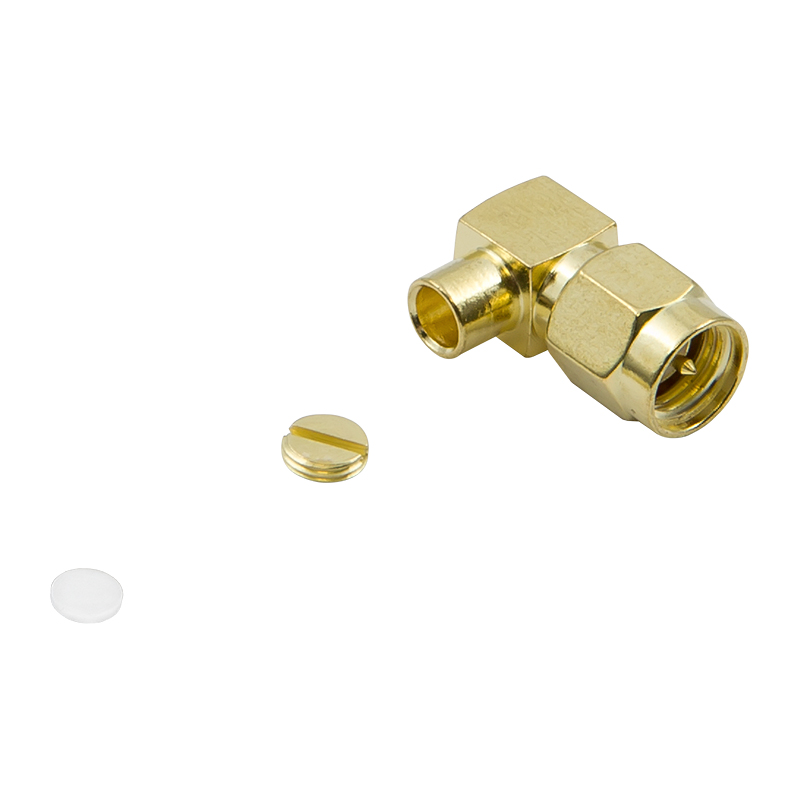

Разъём S-125-141 SMA-male, напаиваемый, угловой, на кабель RG-402

Угловой ВЧ-коннектор SMA-male с изгибом 90° для жестких и полужестких коаксиальных кабелей серии RG-402. Монтаж выполняется пайкой без обжимных клещей — внешний экран припаивается к хвостовой части кабеля. Волновое сопротивление разъема — 50 Ом, рабочий диапазон частот — до 18 ГГц. Защитное покрытие центрального контакта и корпуса снижает потери и защищает от окисления. Коннектор применяется в радиочастотных системах, измерительной аппаратуре, телекоммуникационном оборудовании. Зачем нужна угловая форма SMA ? Прямой разъем добавляет к кабельным сборкам длину, равную выступающей части коннектора + радиус изгиба кабеля. В стесненных условиях: внутри корпусов модемов, усилителей, антенных боксов — это может стать проблемой. Угловое исполнение решает задачу компактной укладки: провод прокладывается параллельно плате или стенке корпуса, экономя пространство. Такая геометрия востребована при подключении антенн к передатчикам, размещенным в узких шкафах, при монтаже оборудования на DIN-рейках, в лабораторных стендах с плотной компоновкой модулей. Угол 90° избавляет от необходимости изгибать жесткий коаксиал RG-402, который плохо переносит многократные деформации. Серия RG-402 и ее особенности RG-402 — коаксиал с жесткой или полужесткой конструкцией. В отличие от гибких кабелей с плетеной оплеткой, здесь экран выполнен цельным или пропаянным, что исключает зазоры и дает идеальное экранирование. Такая конструкция критична для высокочастотных систем, где малейшая утечка сигнала или наводка извне недопустимы. Серия RG-402 выпускается в разных вариантах, включая FEP-версию (с оболочкой), версию без оболочки и разновидность повышенной жесткости. Наши разъемы совместимы со всеми этими разновидностями кабеля! Пайка вместо обжима Коннектор S-125-141 крепится исключительно пайкой. Сначала кабель зачищают: снимают часть внешней трубки, оголяют центральную жилу на нужную длину. Центральный штырь разъема припаивается к жиле через специальное отверстие в корпусе коннектора. Затем хвостовая часть корпуса разъема припаивается к экрану коаксиала. После завершения пайки рекомендуется надеть термоусадочную трубку на место соединения для механической защиты. Где используется разъем? Угловые коннекторы на жестком кабеле используются для соединения таких видов устройств: Радиочастотные измерительные приборы — генераторы сигналов, анализаторы спектра, векторные анализаторы цепей; Телеком-оборудование — LTE-роутеры, модемы, GSM-терминалы, усилители сигнала сотовой связи; Антенные системы — подключение активных элементов к фидерным линиям в компактных корпусах; Военная и авиационная техника — системы связи с жесткими требованиями к экранированию; Лабораторные стенды — сборка прототипов радиоэлектронных устройств. Частотный диапазон 0–18 ГГц покрывает GSM, 3G, 4G, 5G, WiFi 2,4/5/6 ГГц, а также специализированные частоты телеметрии, радиолокации, спутниковой связи.

• Артикул: BS8185
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Гарантия (мес): 12
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
