Разъём T-111F TNC-male, обжимной, на кабель RG-58

Высокочастотный разъем TNC-male под кабель RG-58 (Ø5,0 мм). Коннектор рассчитан на работу в диапазоне 0–11 ГГц при волновом сопротивлении 50 Ом. Оплетка крепится обжимом, а центральный штырь припаивается к жиле кабеля. T-111F применяется в измерительной технике, GNSS-приемниках и промышленном GSM-оборудовании.

Обозначение T-111F раскладывается по элементам:

T указывает на серию TNC;
Первая цифра 1 означает тип male (штекер с центральным пином);
Вторая 1 — прямой конструктив без изгиба;
Третья 1 — обжимной способ крепления оплетки;
Буква F — модификация под коаксиал RG-58 (Ø5 мм).
Резьбовое соединение вместо защелки
TNC (Threaded Neill-Concelman) — улучшенная версия разъема BNC с резьбой вместо поворотной защелки. Резьба исключает самопроизвольное откручивание при вибрации или ударах, что критично для транспорта и промышленного оборудования, а также обеспечивает лучшую работу на высоких частотах. Резьбовое соединение создает равномерный контакт экрана без зазоров: типовые BNC начинают терять эффективность после 4 ГГц, а TNC стабильно работают до 11 ГГц.

RG-58 A/U — распространенный коаксиал 50 Ом с наружным диаметром 5 мм. Кабель достаточно гибкий для прокладки в помещениях. По затуханию он оптимален для недлинных трасс (5–15 м) и часто используется для подключения антенн к передатчикам РЧ-сигнала.

Применение разъемов TNC
Резьбовые коннекторы TNC используются там, где важна надежность и работа на высоких частотах. Рабочий диапазон 0–11 ГГц покрывает все современные беспроводные технологии.

Коннекторы этой серии можно встретить на разных типах оборудования:

Измерительная техника: анализаторы и генераторы;
GNSS-оборудование: антенны ГЛОНАСС/GPS в геодезии и навигации;
Промышленное GSM-оборудование: стационарные телефоны, шлюзы, роутеры;
Радиорелейные линии, мосты;
Авиационная и морская электроника в условиях вибрации.
Монтаж: обжим и пайка

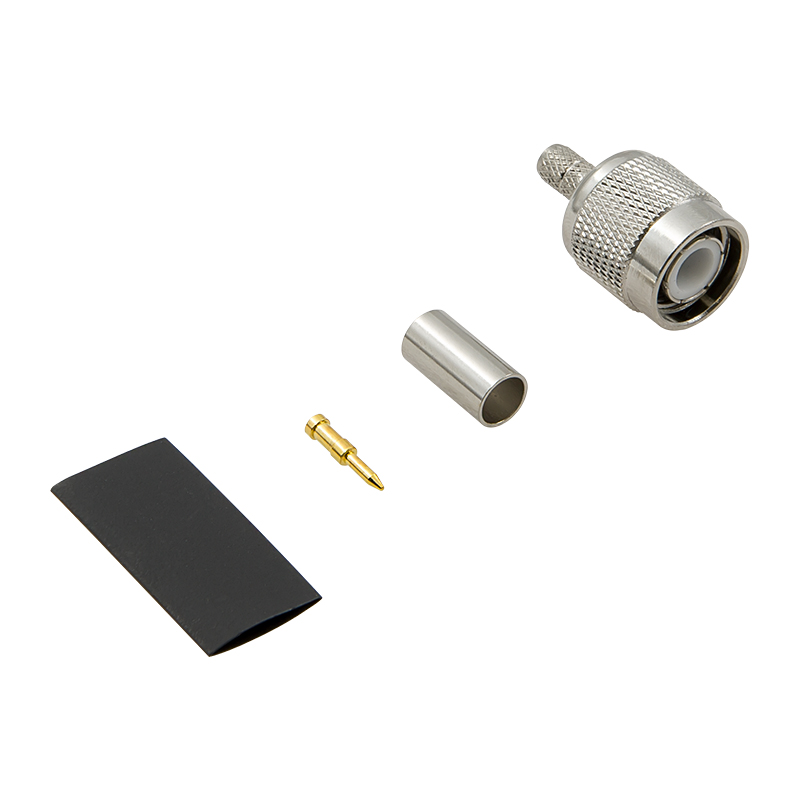

Кабель зачищается на заданную глубину: снимается оболочка, отгибается оплетка, оголяется центральная жила. Центральный пин припаивается к жиле, после чего кабель вставляется в корпус так, чтобы оплетка «легла» на хвостовую часть снаружи. Обжимная втулка натягивается и сжимается кримпером — гильза захватывает кабель и обеспечивает контакт с оплеткой. Финальный штрих — термоусадочная трубка для защиты от влаги и изгибов. Весь процесс занимает 5–10 минут.

• Артикул: BS8187
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Гарантия (мес): 12
