TNTV/TNT MMS-2408CSTW Переключатель-шасси, электрон., HDMI/DVI/VGA/SDI, макс.24 входн./выходн. порт.+8 выходн. порта, без интерф.карт, 2 внутр. БП

0.0

0 отзывов

14 406,77 руб.

Под заказ: 5 шт

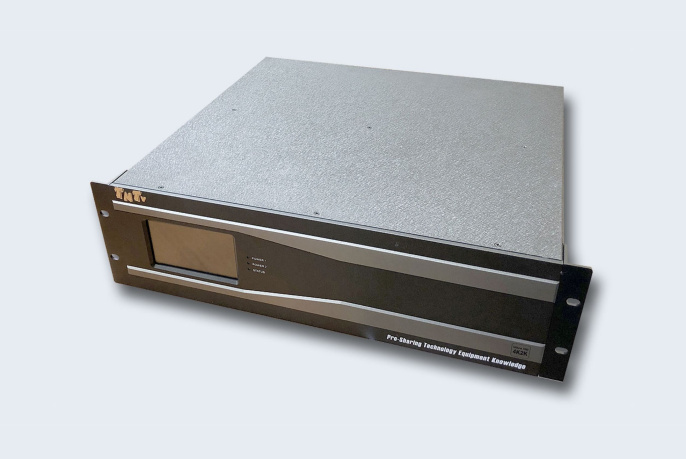

TNT MMS-2408CSTW – шасси модульного матричного коммутатора. Устройство оборудовано универсальными слотами, которые позволяют разместить до 8 плат расширения с различными видео/аудио интерфейсами, образующих модульный/матричный видеокоммутатор. В универсальные слоты могут быть установлены платы как с входными, так и с выходными портами. Максимально возможный размер матрицы коммутатора в зависимости от типа установленных плат может варьироваться от 24 входных портов х 8 выходных портов до 8 входных портов х 24 выходных порта. Коммутация сигналов осуществляется произвольным образом с любого входного порта на любой выходной или несколько выходных портов. Переключение источников происходит без разрыва видеопотока простой сменой кадров – функция "Seamless".

Помимо произвольной коммутации AV-сигналов, коммутатор имеет различные дополнительные функции:

Формирование видеоcтен
Маркировка источников (текст поверх видеосигнала)
Настройка разрешения на выходных портах (скейлер)
Встраивание и извлечение звукового сопровождения
Питание передатчиков и приемников, подключенных к коммутатору (технология POC)
Регулирование шумности работы системы охлаждения

Управление коммутацией может производиться различными способами:

При помощи сенсорного экрана
По локальной сети посредством встроенного WEB-интерфейса
При помощи команд API (команды внешнего управления коммутатором)

Платы расширения могут иметь разные типы интерфейсов:

Входные интерфейсы: HDMI+Audio, DVI-D+Audio, VGA+Audio, HDBase-T+Audio+RS232, SDI-3G
Выходные интерфейсы: HDMI+Audio, DVI-D+Audio, HDBase-T+Audio+RS232, SDI-3G

Основные области применения:

Переговорные, конференц-залы, многофункциональные залы-трансформеры

Ситуационные, диспетчерские и другие центры сбора и анализа информации
Охранные системы и системы видеонаблюдения
Розничная торговля и сфера услуг
Спортивные сооружения
Бары, рестораны, кафе и т.д.
Учебные аудитории и лекционные залы
Общественный транспорт, Ж/Д и автовокзалы, аэропорты
Корпоративное телевидение

Артикул (и возможные варианты его написания): TNTv/TNT MMS-2408CSTW.

Особенности

Модульная конструкция – возможность установки произвольного количества плат расширений с необходимыми интерфейсами
Независимость слотов по типу устанавливаемых плат расширения – возможность менять размерность коммутатора (общее число входных и выходных портов), ограничиваясь только общим максимальным количеством интерфейсных портов – 32, но при этом минимальное количество выходных портов – 8
Матричное переключение сигналов: один-к-одному, один-ко-многим, многие-ко-многим
Переключение источников сигнала без разрыва видеопотока (бесшовное/seamless переключение)
Произвольная коммутация устройств с интерфейсами:
- Входные порты: HDMI, DVI (DVI-D), VGA, SDI-3G, HDBase-T
- Выходные порты: HDMI, DVI (DVI-D), SDI, HDBase-T
Максимальное разрешение видеосигналов:
- HDMI – 3840х2160 при 30 Гц (4:4:4)
- DVI (DVI-D) – 1920x1200 при 60 Гц
- VGA – 1920x1080 при 60 Гц
- SDI-3G – 1920x1080 при 60 Гц
- HDBase-T – 3840х2160 при 30 Гц (40 м), 1920х1080 при 60 Гц (60 м)
Возможность установки любого разрешения видеосигнала на любом выходе (скейлер):
- HDMI – 3840х2160 при 30 Гц, 1920x1200 при 60 Гц, 1920x1080P при 60 Гц, 1920x1080i при 60 Гц, 1280x720 при 60 Гц, 1024x768 при 60 Гц
- DVI (DVI-D) – 1920x1200 при 60 Гц, 1920x1080P при 60 Гц, 1920x1080i при 60 Гц, 1280x720 при 60 Гц, 1024x768 при 60 Гц
- SDI-3G –1920x1080P при 60 Гц, 1920x1080i при 60 Гц, 1280x720 при 60 Гц
- HDBase-T – 3840х2160 при 30 Гц, 1920x1200 при 60 Гц, 1920x1080P при 60 Гц, 1920x1080i при 60 Гц, 1280x720 при 60 Гц, 1024x768 при 60 Гц
Настройка оптимального разрешения для каждого входного порта (настройка EDID)

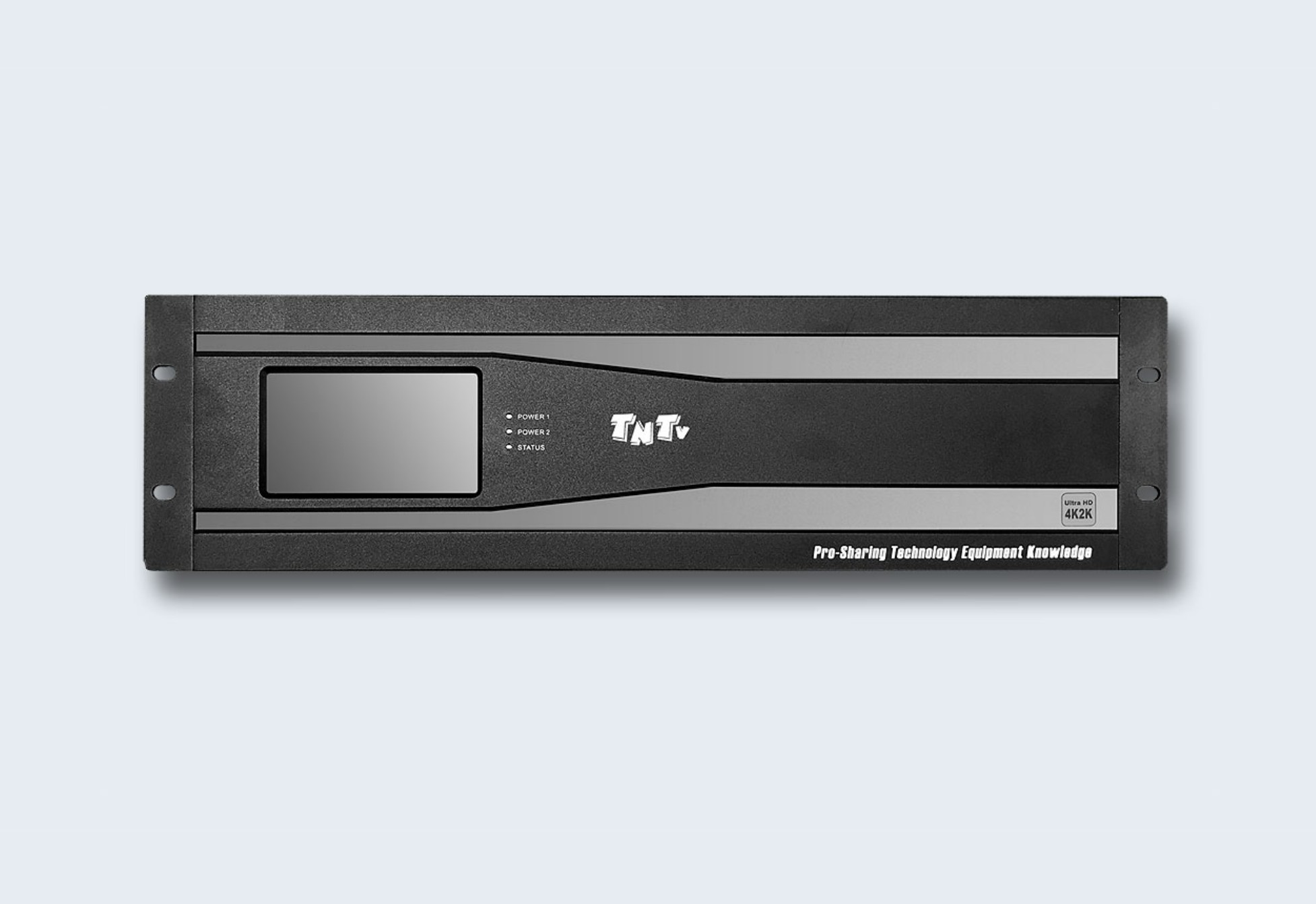

Большой сенсорный экран для управления и настройки коммутатора
Управление коммутатором при помощи сенсорного экрана, WEB-интерфейса и команд управления (API)
Сохранение различных вариантов коммутаций в виде шаблонов (пресетов) и быстрая их активация в нужный момент времени. До 10 штук при помощи WEB-интерфейса или сенсорного экрана и до 20 штук при помощи команд API
Сохранение различных шаблонов (раскладок) видеостен и быстрая их активация в нужный момент времени. До 5 штук при помощи WEB-интерфейса или сенсорного экрана или произвольное формирование видеостен в режиме реального времени при помощи команд API
Извлечение (де-эмбеддирование) стереофонического аудиоканала из HDMI или HDBaseT сигнала на любом выходном порту или добавление/замена (эмбеддирование) внешнего аудиоканала для входных HDMI/HDBaseT портов
Маркировка источников – функция, которая позволяет поверх изображения от источников написать слово (до 8 русских или 16 английских букв) с заданным цветом и размером букв
Простой и интуитивно понятный WEB-интерфейс
Малая высота шасси – стандартный корпус 19" высотой 3U
Автоматическая и ручная настройка режимов работы вентиляторов охлаждения
Сохранение режимов работы после отключения электропитания
Функция PоC- (Power Over Cable) – коммутатор имеет возможность подавать питание на HDBase-T передатчики или приемники, которые подключены к коммутатору

-Для информации. Принцип действия технологии PoC основан на различии между полезным сигналом (переменным током) и питанием (постоянным током). Используются два базовых пассивных электронных компонента – катушка и конденсатор. Для постоянного тока конденсатор создает сопротивление, и ток идет на катушку. Для переменного тока (полезный сигнал) он обратный: конденсатор имеет нулевое сопротивление и пропускает полезный сигнал.
Иными словами, конструкция устройств с поддержкой PoC включает в себя платы, передающие/принимающие полезный сигнал и предотвращающие поток постоянного тока на интерфейсный вход/выход устройства, а в системе электропитания устройств полезный сигнал блокируется, а постоянный ток (питание) пропускается.

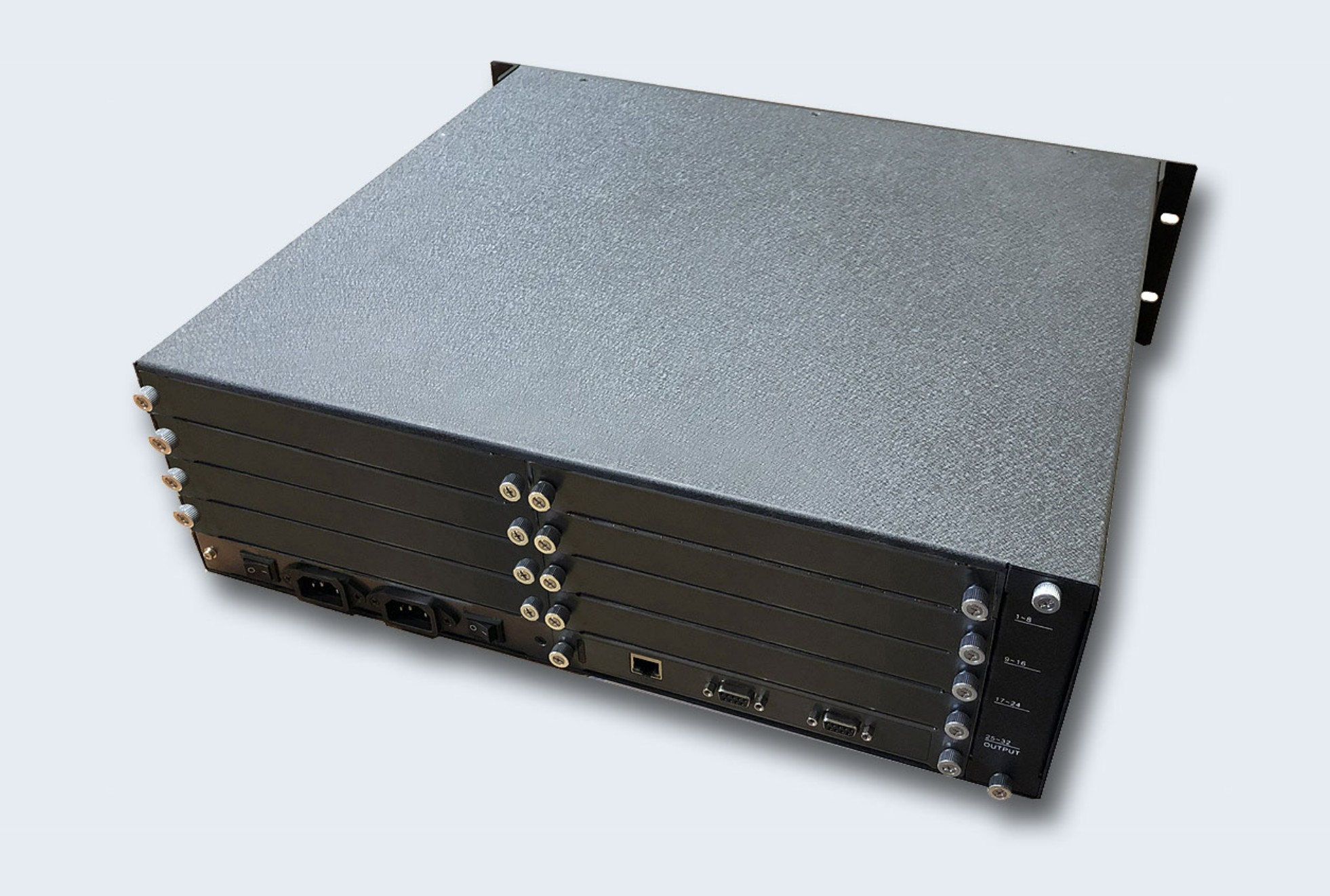

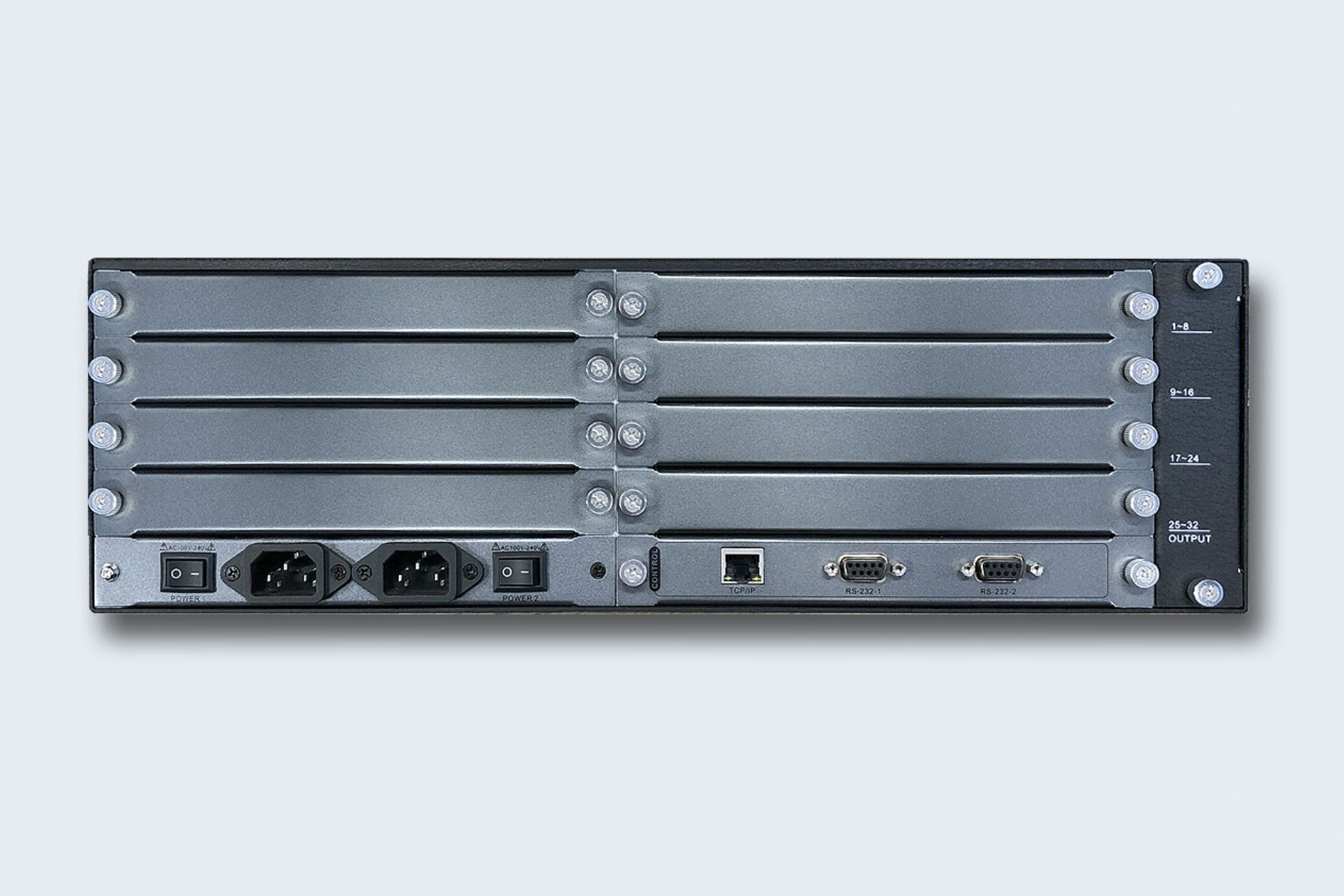

Шасси коммутатора оборудовано двумя блоками питания для его бесперебойной работы

Платы-расширения

Платы расширения устанавливаются в шасси модульного матричного коммутатора.

Платы с портами VGA

С 4 входными портами TNTv MMS-4HTI-VGA

Платы с портами DVI-D

С 4 входными портами (TNTv MMS-4HTI-DVI)
С 4 выходными портами (TNTv MMS-4HTO-DVI)

Платы с портами HDMI

С 4 входными портами (TNTv MMS-4HTI-HDMI)
С 4 выходными портами (TNTv MMS-4HTO-HDMI)

Платы с портами HDBase-T

С 4 входными портами (TNTv MMS-4HTI-HDBT)-
С 4 выходными портами (TNTv MMS-4HTO-HDBT)-

-Для информации. Активировать функцию электропитания по кабелю "витая пара" (PoC) можно только на HDBase-T передатчиках и приемниках, совместимых с коммутатором, в противном случае устройства, а также сам коммутатор, могут выйти из строя. Функция питания доступна только для совместимых с коммутатором HDBase-T передатчиков TNTv MMS-701HDBT-T (для крепления на поверхность), MMS-703HDBT-T (для скрытого монтажа в стол) и приемников TNTv MMS-701HDBT-R (для крепления на поверхность).

Платы с портами SDI
