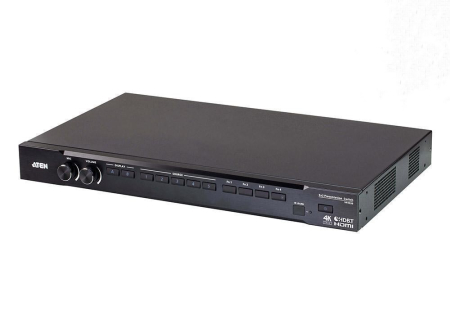

Презентационный матричный коммутатор ATEN VP3520 / VP3520-AT-G

ATEN VP3520 5 x 2 True 4K бесшовный матричный презентационный коммутатор с функцией управления

Коммутатор для проведения презентаций VP3520 компании ATEN сочетает в себе множество функций - матричного видео-переключателя, 4K-масштабатора, HDBaseT-удлинителя и цифрового сигнального процессора звука, которые объединены в одно компактное устройство, легко устанавливаемое под столом или в монтажную стойку. Поддерживая разрешение изображения True 4K 4096 x 2160/3840 x 2160 при 60 Гц (4:4:4) и технологию HDR, бесшовный матричный презентационный коммутатор с функцией управления VP3520 гарантирует кристально чистое изображение на двух дисплеях. В коммутаторе VP3520 используется архитектура на основе FPGA-матрицы, благодаря которой поддерживается работа с разрешением 4K при 60 Гц, HDMI и HDCP 2.2, функция Seamless Switch™, а также обеспечивается непрерывность видеопотоков, возможность управления в реальном времени и стабильность передачи сигнала. Встроенный высокопроизводительный 4K-масштабатор легко преобразует различные входные разрешения в различные выходные разрешения экрана, обеспечивая наилучшее качество динамического и статического изображения на двух дисплеях.

Благодаря функции извлечения звука, матричный презентационный коммутатор VP3520 позволяет организовать гибкую маршрутизацию звука, соответствуя требованиям различных применений. В простых конфигурациях оборудования звук, встроенный в HDMI-сигнал, можно выводить и переключать непосредственно на аудиосистеме устройства отображения. В более сложных конфигурациях HDMI-звук может быть извлечен и выведен на предпочитаемое Вами звуковое оборудование через линейный аудиовыход. Коммутатор VP3520 оснащен 5 цифровыми входами, а также раздельными одним HDBaseT-выход и одним True 4K HDMI-выходом, позволяет пользователям одновременно управлять двумя дисплеями и предназначен для повышения эффективности и усиления впечатления при проведении профессиональных презентаций. Наличие в коммутаторе VP3520 линейного стерео-выхода, коаксиального порта и 2 усилителей мощности по 10 Вт, предоставляет пользователям гибкость в использовании как активных, так и пассивных динамиков.

Реализованная в коммутаторе VP3520 функция управления предлагает пользователям несколько вариантов использования, таких как кнопки на передней панели, ИК-пульт дистанционного управления, команды интерфейса RS-232 и работа через веб-интерфейс. Кроме того, коммутатор VP3520 позволяет управлять аудио/видео-устройствами, такими как телевизионные дисплеи, проекторы и мониторы. Он идеально подходит для любых конференц-залов и учебных заведений, включая комнаты для совещаний, классы, учебные залы или другие помещения для проведения презентаций, такие как выставочные галереи или отели.

Характеристики ATEN VP3520

Управление отображением

• Автоматическое включение/выключение отображения – поддерживает управление отображением по интерфейсам CEC, ИК, RS-232, PJLink и управление экраном проектора через релейный порт
•  Гибкие методы управления – инициализируется при обнаружении источника сигнала или 4 функциональными клавишами на передней панели

Матричная коммутация цифрового аудио-видео

• Поддержка 5 мультиформатных входов – 3 HDMI, 2 HDBaseT
•  Наличие 1 выхода HDMI и 1 выхода HDBaseT
•  Функция встраивания звука – стереозвук может быть встроен в выход на аудиосистеме устройства отображения или выводиться раздельно на линейный стереовыход и коаксиальный аудиовыход
•  Функция извлечения звука – звук может быть извлечено из аудио HDMI/HDBaseT-потоков и выведен на линейный стереовыход
•  Встроенный цифровой сигнальный процессора звука (DSP) – поддерживает вход микрофона с выбираемым фантомным питанием 48 В и позволяет микшировать вход микрофона с программным звуком и встраивать его в выход аудиосистемы устройства отображения
•  Автоматически уменьшает программный звук при обнаружении сигнала микрофона
•  Автоматическое переключение – автоматически обнаруживает и переключается на новый источник при его подсоединении
•  Усилитель звука – 2 встроенных усилителя мощности по 10 Вт с выходами на динамики на разъемах клеммной колодки

Поддержка видео высокой четкости с оптимальным выводом

• Превосходное качество изображения – разрешение True 4K до 4096 x 2160 при 60 Гц (4:4:4) (HDMI) / 4096 x 2160 при 60 Гц (4:2:0) (HDBaseT)
•  Supports 4K HDR
•  4K-масштабатор – наличие функции масштабирования 4K-видео для преобразования входных разрешений в оптимальные разрешения экрана
•  Поддержка Seamless Switch™ –функция переключения с близкой к нулю задержкой, позволяющая обеспечить непрерывность видеопотоков, переключения в режиме реального времени и стабильную передачу сигналов
•  Поддержка EDID Expert™ ™, которая выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на всех подключенных устройствах
•  Поддержка HDMI; совместимость с HDCP 2.2

Универсальная и оптимальная эксплуатация

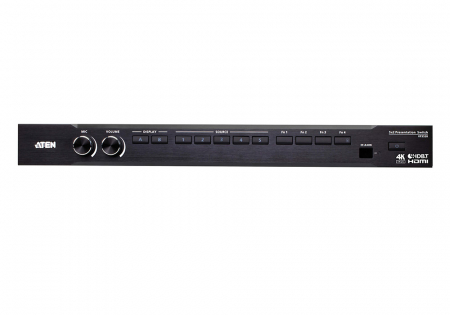

• Несколько вариантов управления – гибкое управление с помощью кнопок на передней панели, ИК-пульта дистанционного управления, подключению по RS-232 и веб-интерфейса через Ethernet
•  Быстрый и гибкий способ просмотра состояния устройства и управления им с помощью приложения ATEN Video Presentation Control
•  RS-232 и ИК-канал – позволяет управлять аудио/видео-устройством по HDBaseT-подключению без использования дополнительных кабелей
•  Поддерживает режим ожидания и быстрого пробуждения для экономии энергии
•  Поддержка Consumer Electronics Control (CEC)

Расширение расстояния передачи по одному кабелю

• Поддержка технологии Power over HDBaseT (POH) – дистанционное питание осуществляется по существующему коммуникационному кабелю с возможностью выбора источника питания
•  Передача на большие расстояния – передача цифрового аудио/видео сигнала, команд RS-232 и ИК-сигналов управления по кабелям Cat 6/6a или ATEN 2L-2910 Cat 6 на расстояние до 70 метров- через порт HDBaseT Out

-Примечание: это достигается с помощью использования обоих портов HDBaseT (In и Out) коммутатора VP3520, каждый из которых расширяет расстояние передачи до 70 метров.

Спецификация ATEN VP3520-AT-G

Видеовход

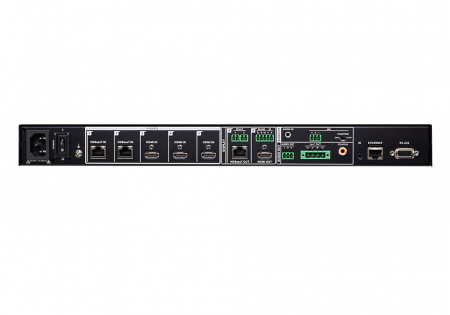

Интерфейсы	3 x гнезда HDMI тип А (черного цвета) 2 x гнезда HDBaseT (RJ-45) (серебристого цвета) с возможностью подачи PoH
Макс. расстояние	HDMI: 4K при 60 Гц (4:4:4) на 5м; 4K при 30 Гц на 10м; 1080p при 60 Гц на 15м HDBaseT: 4K при 30 Гц на 35м (Cat 5e/6) / 40м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 60 Гц на 60м (Cat 5e/6) / 70м (Cat 6a/ATEN 2L-2910 Cat6)
Видеовыход
Интерфейсы	1 x гнездо HDMI тип А (черного цвета) 1 x гнездо HDBaseT (RJ-45) (серебристого цвета) с возможностью подачи PoH
Макс. расстояние	HDMI: 4K при 60 Гц (4:4:4) на 5м; 4K при 30 Гц на 10м; 1080p при 60 Гц на 15м HDBaseT: 4K при 30 Гц на 35м (Cat 5e/6) / 40м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 60 Гц на 60м (Cat 5e/6) / 70м (Cat 6a/ATEN 2L-2910 Cat6)
Видео
Макс. разрешение	HDMI: до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4) HDBaseT: до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0) ; до 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Соответствие	HDMI; 4K HDR Совместимость с HDCP 2.2; Consumer Electronics Control (CEC)
Аудио
Выход	Линейный выход (несбалансированный): 1 x разъем с невыпадающими винтами, 3-полюсный Цифровой звук: 1 коаксиальный Выход усилителя: 1 разъем с невыпадающими винтами, 4-полюсный
Вход	Стерео звук (HDMI/HDBT): 1 x миниатюрное гнездо стерео (зеленого цвета) Микрофон: 1 x разъем с невыпадающими винтами, 3-полюсный (с возможностью выбора фантомного питания)
Управление
RS-232	1x гнездо DB-9 (черного цвета); управление и настройка презентационного коммутатора 1 x разъем с невыпадающими винтами, 3-полюсный; управление аудио/видео-устройствами
ИК	1 x миниатюрное гнездо стерео (черного цвета); управление презентационным коммутатором 1 x разъем с невыпадающими винтами, 2-полюсный; управление аудио/видео-устройствами
Ethernet	1 x гнездо RJ-45 (серебристого цвета); Поддержка протокола PJLink
Интерфейсы
Реле	2 x разъем с невыпадающими винтами, 2-полюсный
Переключатели
Питание	1 x кнопка (цвет светодиода: зеленый / оранжевый) 1 x ползунковый переключатель (фантомное питание +48 В)
Выбор порта видеовхода	5 x кнопок (цвет светодиода: зеленый)
Выбор видеовывода	2 x кнопки (цвет светодиода: оранжевый)
Выбор	Mic: 1 x ручка Volume: 1 x ручка Mode / Unlock: 1 x кнопка Функциональные клавиши: 4x кнопки
Параметры EDID	Режимы EDID: ATEN Default / Display A / Remix
Разъемы
Питание	1 x 3-контактное гнездо переменного тока
Энергопотребление	AC110V:46.7W:314BTU AC220V:45.8W:310BTU
Температура и влажность
Рабочая температура	0-40°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	3.80 kg ( 8.37 lb )
Размеры (Д х Ш х В)	43.24 x 27.23 x 4.40 cm (17.02 x 10.72 x 1.73 in.)
Картонная упаковка	3 штуки
Примечание	Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Опис.	Версия	Дата выпуска	Имя файла
Firmware Upgrade	v1.0.074	2021-10-21	vp3520_v1.0.074.zip

Комплектация
1x VP3520 5 x 2 True 4K бесшовный матричный презентационный коммутатор с функцией управления
1x ИК-приемник
1x ИК-пульт дистанционного управления
1x шнур питания
3x 2-полюсные клеммные колодки
3x 3-полюсные клеммные колодки
1x 4-полюсная клеммная колодка
1x комплект для монтажа в стойку
1x комплект подкладок под ножки (4 шт.)
1x руководство пользователя

• Артикул: VP3520-AT-G
• Бренд: ATEN
• Срок поставки: 15 дней
• Страна производства: Китай
• Гарантия (мес): 12
• Вес брутто: 5.464
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: Атен Интернэтионал Ко., ЛТД. 3Ф, №125, Сек.2, Датонг Рд., Сиджхих, Нью Тайпеи 221, Тайвань, Китай / ATEN INTERNATIONAL CO., LTD. 3F., No.125, Sec. 2, Datong Rd., Sijhih District., New Taipei City 221, Taiwan, China
