Аттенюатор AT-1S-2W SMA, 1 дБ, до 2 Вт

Аттенюатор — пассивный элемент радиосистемы для подавления мощности сигнала. Модель AT-1S-2W от Baltic Signal имеет коэффициент затухания 1 дБ и служит для приведения уровня сигнала в соответствие с требованиями подключаемого оборудования. Широкий рабочий диапазон частот от 0 до 8000 МГц позволяет использовать эту модель с любыми репитерами сотовой связи, а также с разнообразными измерительными приборами.

Зачем нужен внешний поглотитель сигнала?

Радиоустройства разрабатываются с учетом максимальной подводимой мощности. Превышение допустимых параметров приводит к деградации оборудования или быстрому выходу его из строя. При работе с РЧ-приемниками и передатчиками важно выполнять мониторинг мощности и не допускать превышения рекомендуемых значений. Если ваше устройство не имеет встроенной аттенюации (ручной регулировки) или ее недостаточно, подключение внешнего аттенюатора защитит чувствительные компоненты.

Модель AT-1S-2W представляет собой пассивный элемент, который поглощает часть проводимого сигнала и превращает его в тепло. Коэффициент затухания — 1 дБ. Аттенюатор может подключаться к разным устройствам, включая:

• Радиочастотные усилители. Если входная мощность сигнала превышает пороговые значения усилителя, необходимо подключить аттенюатор. Возможно использовать поглотитель с сотовыми репитерами GSM/3G/4G/5G, антенными усилителями, ретрансляторами WiFi и другими подобными устройствами;
• Прочие источники ВЧ-сигнала до 8000 МГц. Уровень мощности может быть снижен на приборах прочих диапазонов, например, на оборудовании ISM-стандартов (433/868 МГц и другие);
• Приборы для измерения и мониторинга. Анализаторы спектра и другие измерительные приборы обычно имеют встроенную регулировку. Если поступающий сигнал, который необходимо исследовать, превышает возможности штатных средств, используются наружные «поглотители» для защиты приемников;
• Калибровка по эталону. Прибор может использоваться как эталон затухания 1 дБ для тонкой настройки оборудования.

Простое подключение в режиме переходника

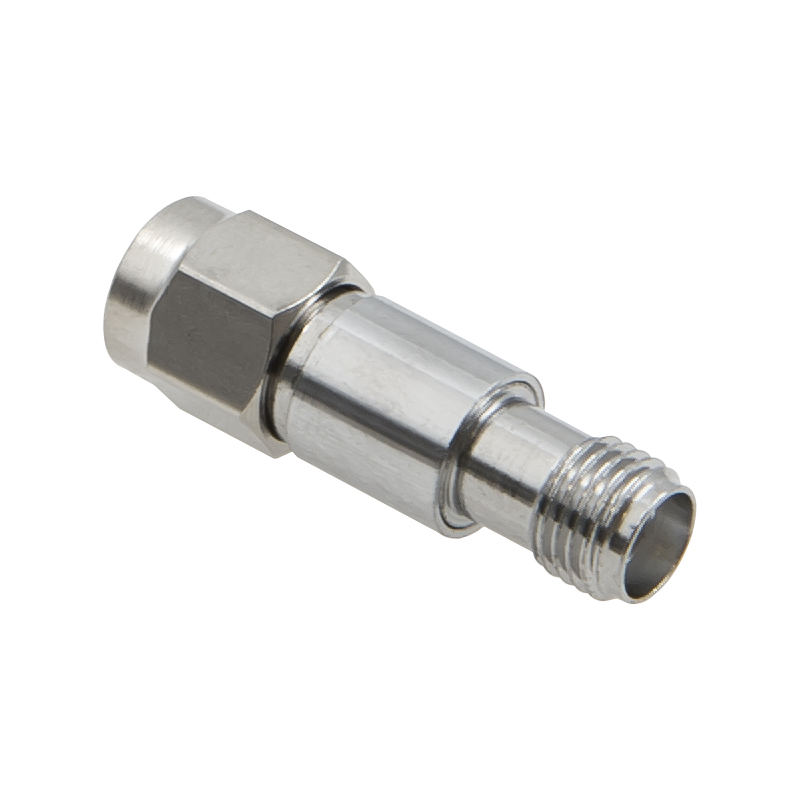

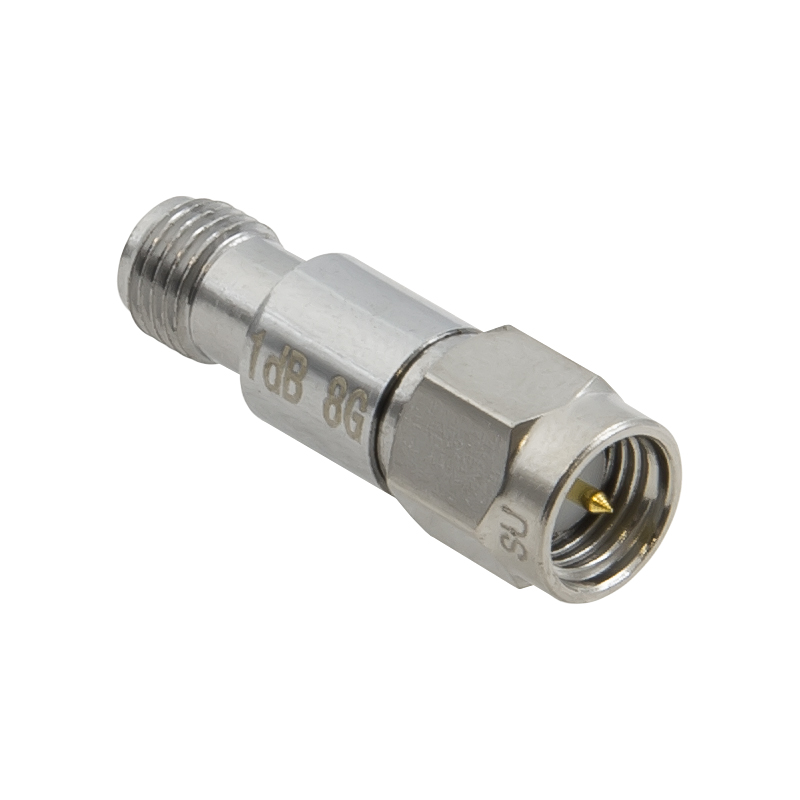

Модель AT-1S-2W представляет собой компактный адаптер с разъемами SMA-разного типа. На стороне №1 находится вилка (male-разъем), а на стороне №2 — розетка (female-разъем). Такая конфигурация коннекторов допускает подключение аттенюатора непосредственно ко входному порту усилителя или другого прибора связи. Противоположный конец (обычно розетка) подсоединяется к антенному кабелю, по которому передается сигнал. Возможны альтернативные конфигурации подключения, если они допустимы по сочетанию разъемов (например, в разрыв кабельной трассы).

Прочие характерные особенности:

• Фиксированное снижение на 1 дБ. Аттенюатор является пассивным элементом и не имеет настройки. Вносимое затухание одинаково по всем рабочим частотам и составляет 1 дБ (снижение мощности в 1,26 раза). Также в продаже доступны модели с другими показателями затухания. Допускается соединение нескольких аттенюаторов друг с другом для достижения точного нужного значения;
• Пропускная способность 2 Вт. Во время работы металлический корпус сильно нагревается, поскольку прибор преобразует часть сигнала в тепло. AT-1S-2W не имеет массивного радиатора, поэтому допустимая пропускаемая мощность ограничена отметкой 2 Вт;
• Импеданс для радиосвязи 50 Ом. Волновое сопротивление 50 Ом обеспечивает качественную работу с радиооборудованием, поскольку соблюдается согласование антенно-фидерного устройства.

• Артикул: BS8098
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Вес брутто: 0,006 кг
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
