Аттенюатор BALTIC SIGNAL AT-40S-2W SMA, 40 дБ, до 2 Вт

SMA-аттенюатор выполняет функцию регулятора мощности, подавляя часть проходящего через него радиосигнала. Модель AT-40S-2W предназначена для снижения мощности на 40 дБ в диапазонах радиосвязи до 8000 МГц. Прибор эффективно ограничивает мощность, которая в противном случае может повредить чувствительные приемники усилителей или измерительных приборов.

C какими устройствами применяется наружная аттенюация?

Далеко не все радиоприборы снабжаются встроенными средствами регулировки. В некоторых случаях производители указывают допустимую мощность входного сигнала, но не предлагают встроенных решений для ограничения возможных перегрузок. В этом случае внешний аттенюатор служит для защиты оборудования.

Обычно такие подавители используются с чувствительными радиомодулями усилителей или измерительных устройств:

• Репитеры, антенные усилители и бустеры (линейные усилители). Такие приборы при перегрузке могут выйти из строя. Сигнал повышенной мощности также может привести к эффекту осцилляции (самовозбуждения), появлению «шумов» в эфире и другим неблагоприятным эффектам;
• Оборудование WiFi (802.11) и других видов связи. Снизить уровень сигнала может понадобиться при проектировании сложных беспроводных сетей и мостов, например, на базе протоколов WiFi;
• Приборы-измерители сигналов. Большую опасность мощный сигнал представляет для измерительных устройств: анализаторов, следящих генераторов, датчиков. Чтобы оценить такой сигнал, часто необходимо ограничить его уровень, а затем учесть затухание в виде компенсации;
• Радиостанции и нелицензируемые приборы. Аналогично аттенюатор может использоваться с приборами для общения (рациями) или устройствами, спроектированными для свободных ISM-диапазонов.

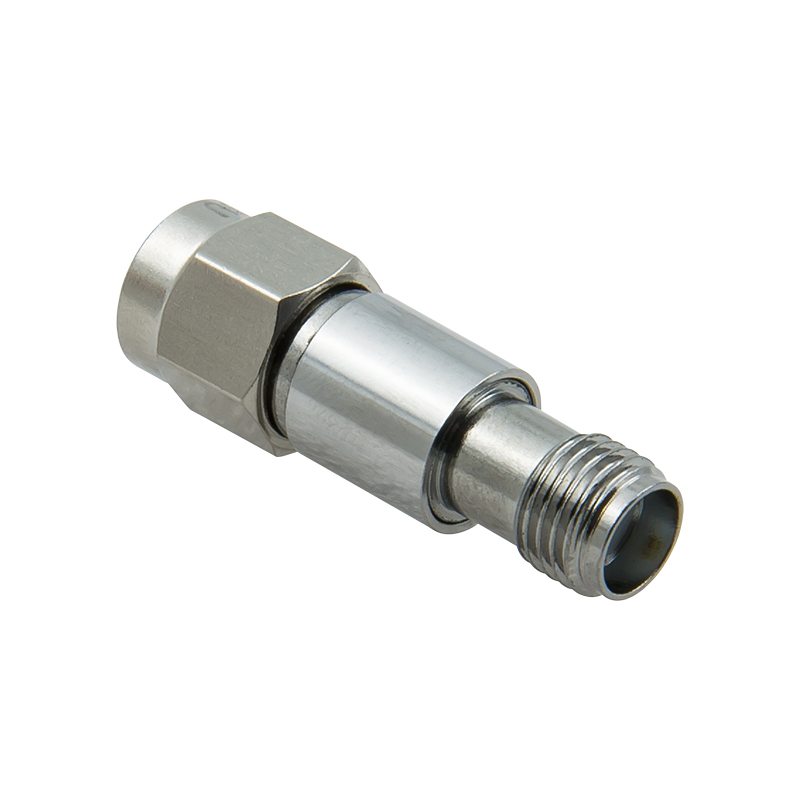

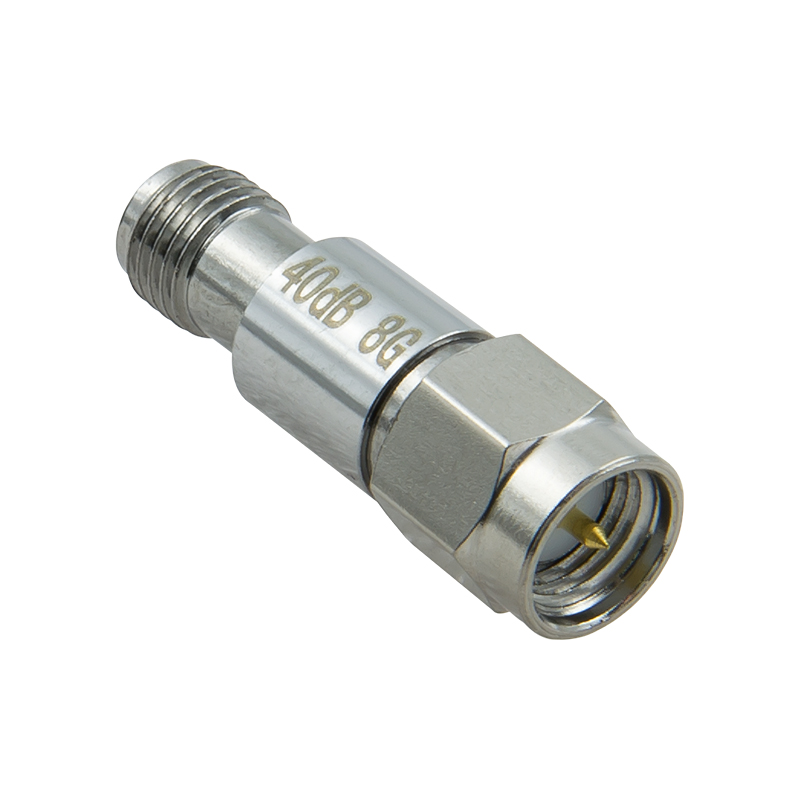

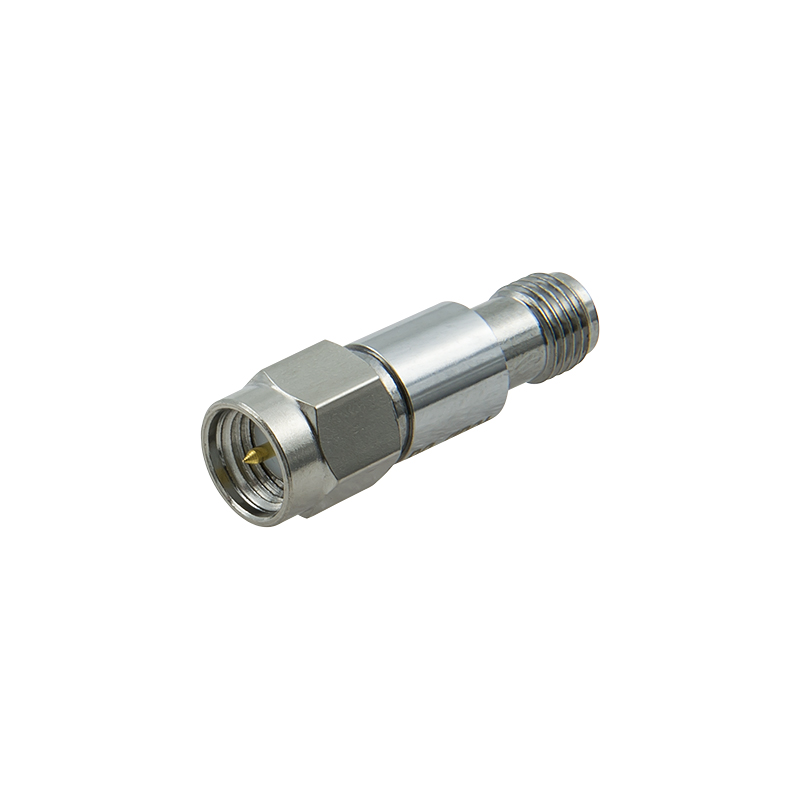

AT-40S-2W имеет коннекторы SMA-вилка и SMA-розетка, что позволяет подключить его в качестве переходника между прибором и последующей трассой радиокабеля. Если в системе используются удлинители, можно встроить аттенюатор между двумя сегментами кабеля.

Ключевые параметры аттенюатора SMA

Прибор является пассивным, то есть не использует электрический ток для работы. Принцип его работы заключается в преобразовании части сигнала в тепло, при этом форма сигнала сохраняется и продолжает передавать исходные данные. Затухание 40 дБ эквивалентно снижению мощности в 10 тысяч раз!

AT-40S-2W совместим с радиосигналами в диапазоне частот от 0 до 8 ГГц. В этом диапазоне работают рации, системы мобильной связи (GSM, UMTS, LTE и многие 5G), беспроводное WiFi-оборудование. Допустимая подводимая мощность — 2 Вт (33 дБм).

Коннекторы SMA-серии имеют сопротивление 50 Ом, которое является стандартом де факто для большинства систем радиосвязи. Установка аттенюатора не вызовет рассогласования в линии и дополнительных потерь, помимо заявленных (40 дБ).

Разные аттенюаторы можно сочетать друг с другом для получения необходимого значения затухания. Если аттенюацию нужно часто менять, используйте цифровую модель с изменяемыми параметрами.

• Артикул: BS8103
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Вес брутто: 0,004 кг
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
