Аттенюатор AT-5S-2W SMA, 5 дБ, до 2 Вт

AT-5S-2W снижает мощность проходимого через него сигнала для защиты подключенного оборудования от перегрузок или осцилляции. Аттенюатор вносит фиксированное затухание 5 дБ, а предельная выдерживаемая мощность составляет 2 Вт (33 дБм). Обычно аттенюатор располагается на линии передачи между приемником и передатчиком сигнала. Подавляемая мощность преобразуется в тепло, которое рассеивается в окружающей среде.

Сфера применения РЧ-аттенюатора

Сложные устройства радиосвязи часто поставляются со встроенными средствами регулировки. В то же время недорогие усилители могут не иметь подобной защиты, поэтому подача чрезмерного сигнала может вывести их строя. Чтобы не допустить перегрузки и обеспечить стабильную работу системы, применяются дополнительные ослабители с заданным коэффициентом затухания. Правильно подобранный аттенюатор обеспечивает защиту оборудования и нормализует работу перегруженной системы.

Модель AT-5S-2W может применяться с разнообразными ВЧ-приборами, которые не имеют встроенной регулировки или диапазона этой регулировки недостаточно для их стабильной работы. К совместимым приборам относятся:

• Ретрансляторы сотовой связи и интернета (репитеры) с антенными входами SMA-типа. Обычно такие разъемы устанавливаются на модели для транспорта, на начальные модели репитеров в компактных корпусах и на антенные усилители. Перед покупкой изделия обязательно рассчитайте необходимое дополнительное затухание, поскольку выбор слишком большого значения может привести к неработоспособности СУСС;
• WiFi-усилители и точки доступа (оборудование стандартов 802.11). С помощью аттенюатора можно снизить мощность беспроводного сигнала, например, при использовании репитеров WiFi, работающих на физическом уровне сети;
• Приборы для осуществления измерений: спектроанализаторы, векторные анализаторы, трекинг-генераторы, различные датчики мощности. Такие приборы обычно проектируются под невысокую поступающую мощность, а измерение более мощных сигналов требует внешней аттеннюации с известным значением для поправки;
• Калибровочное оборудование, которое нуждается в эталоне для расчета одного или нескольких параметров радиосигнала. AT-5S-2W может выступать образцом с известным затуханием, на основе которого производится анализ и измерение других приборов.

Принцип работы и подключения SMA-аттенюатора

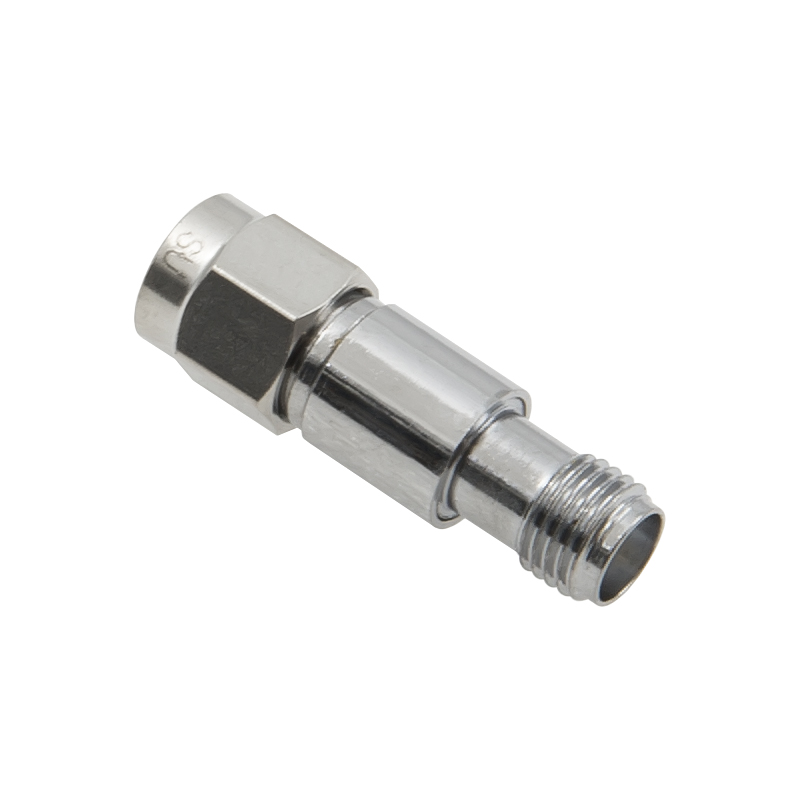

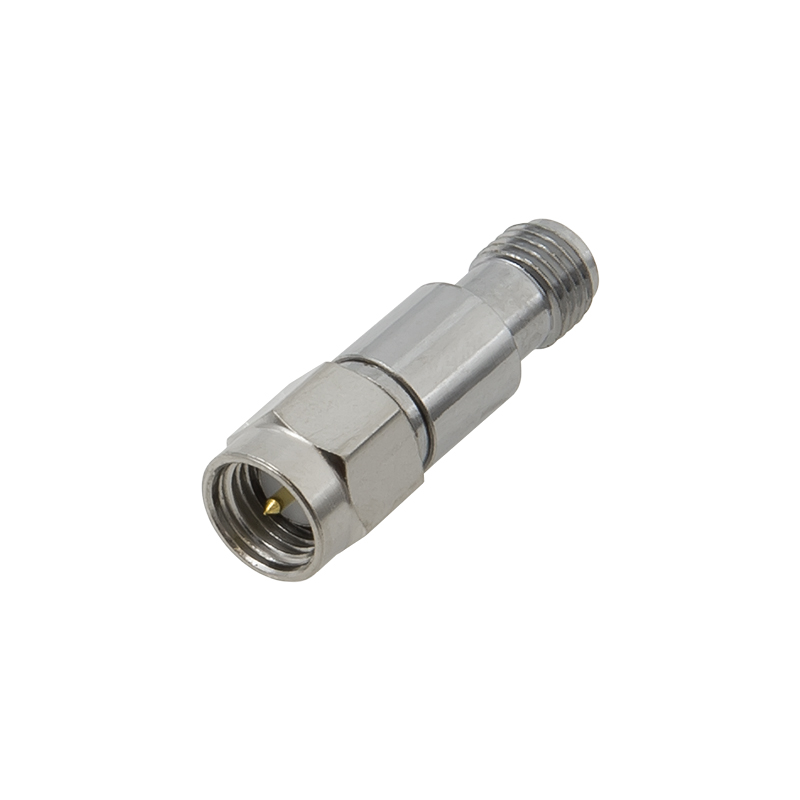

Модель AT-5S-2W с двух концов оснащена коннекторами SMA разного типа: розеткой на первой стороне и вилкой на второй. Розетка имеет наружную резьбу и гнездо, а вилка внутреннюю резьбу с центральным пином. Обычно аттенюатор накручивается непосредственно на вход защищаемого прибора, а с обратной стороны соединяется с кабелем снижения. Также возможны и другие конфигурации подключения, например, между двумя кабельными сборками.

Аттенюатор выполнен из качественных материалов и соответствует паспортным характеристикам:

• Вносимые потери 5 дБ. После прохождения через аттенюатор мощность сигнала будет снижена в 3,16 раза. Например, входной сигнал 20 дБм (100 мВт) преобразуется в сигнал мощностью 15 дБм (31,6 мВт). При этом форма сигнала остается прежней, что сохраняет работоспособность системы при передаче информации;
• Работа с частотами до 8000 МГц. Прибор поддерживает основные виды мобильной связи (GSM, 3G, LTE, 5G Sub-6 GHz), WiFi-сети, диапазоны 433/868 МГц, переносимые и стационарные радиостанции, а также любимые другие стандарты, использующие частотный ресурс в диапазоне 0–8 ГГц;
• Высокая проводимая мощность 2 Вт. Корпус не снабжен наружным радиатором, но, несмотря на это, способен работать с сигналом до двух ватт. Охлаждение реализовано пассивно — лишняя мощность нагревает металлический корпус, и тепло рассеивается в воздухе;
• Стабильный импеданс 50 Ом и высокие характеристики. Аттенюатор имеет постоянное волновое сопротивление с минимальной погрешностью в рабочем диапазоне частот.

• Артикул: BS8099
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Вес брутто: 0,006 кг
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
