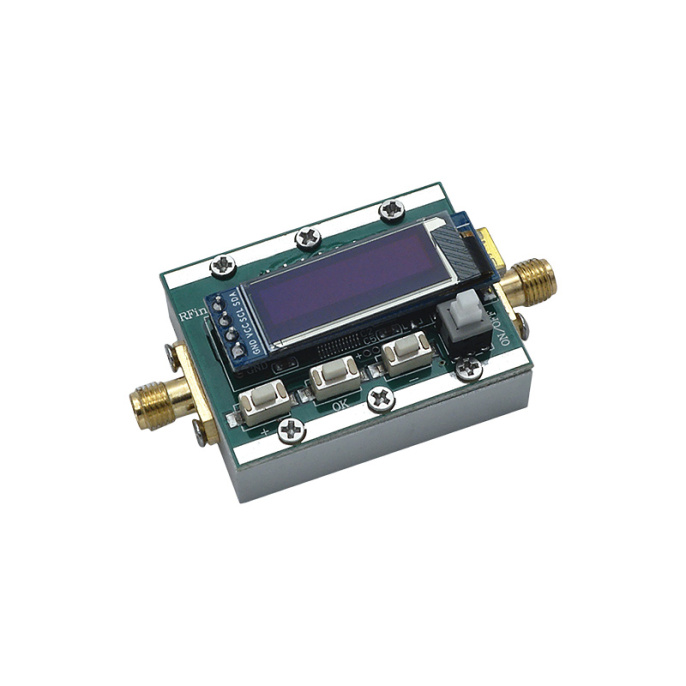

Цифровой аттенюатор DYKB SMA, до 100 мВт, 31 дБ

Аттенюатор DYKB с цифровым управлением используется для снижения мощности высокочастотного сигнала. Прибор оборудован разъемами SMA-female, и с его помощью можно регулировать затухание в диапазоне от 1 до 31 дБ с дискретностью в 1 дБ. Эта модель может работать в частотном диапазоне от 1 до 3800 МГц. Как правило, цифровые аттенюаторы применяют в системах радиосвязи и в комплекте с усиливающими устройствами, которые не имеют собственных средств регулировки.

Функции регулируемого аттенюатора

Этот цифровой прибор нужен для уменьшения мощности сигнала без изменения его содержания. «Подавленный» таким образом сигнал продолжает переносить исходную информацию, но не повреждает приемник вследствие перегрузки. Прибор используют в высокочастотных системах для защиты чувствительного оборудования.

В системах усиления сотовой связи аттенюатор с регулировкой используют для решения следующих задач:

• Ограничение мощности репитера в направлении вышек сотовых операторов, чтобы избежать искажения радиосигнала и предотвратить возникновение помех;
• Ограничение мощности исходящего сигнала в сторону абонентских устройств для уменьшения площади покрытия активного ретрансляционного оборудования;
• Защита от самовозбуждения усилителя, возникающего по причине недостаточной электромагнитной развязки между различными типами антенн.

Аттенюатор применяют в комплекте с активным оборудованием, в котором отсутствуют встроенные средства для управления мощностью. К этой категории устройств относятся недорогие репитеры азиатского происхождения. Кроме того, аттенюатор можно использовать и с более функциональным радиооборудованием, если встроенные средства не обеспечивают нужный уровень затухания.

Цифровое управление мощностью сигнала

В этом приборе реализовано программное управление режимами работы. По сравнению с обычными аналоговыми моделями, цифровой аттенюатор может менять вносимое затухание. Текущие настройки отображаются на небольшом ЖК-дисплее.

Особенности прибора:

• Аттенюатор позволяет точно настраивать величину затухания или оперативно вносить изменения в настройки. Вручную можно уменьшить мощность сигнала на 31 дБ с шагом 1 дБ. Максимальная подводимая мощность — 20 дБм (100 мВт);

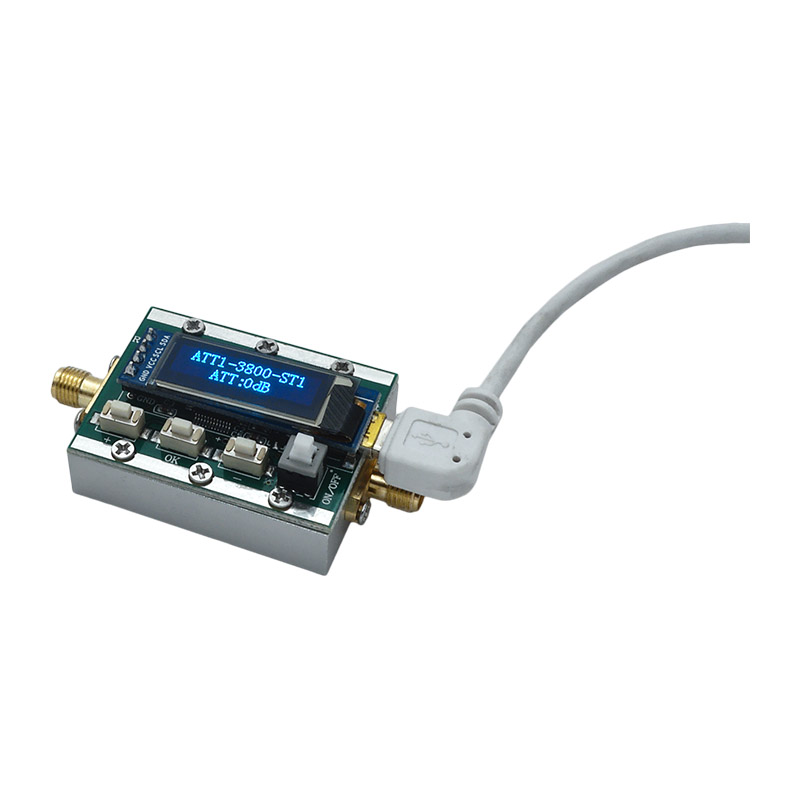

• Цифровой экран отображает текущие показатели, поэтому использовать дополнительные измерительные приборы не нужно. Для изменения настроек предусмотрены физические кнопки;

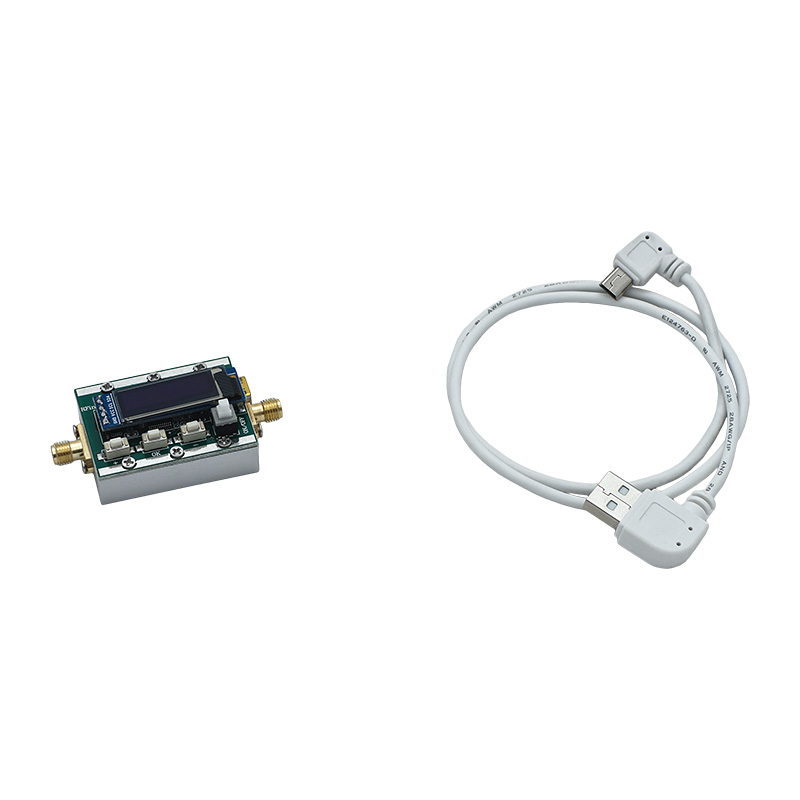

• Для работы устройства необходимо подсоединить к нему источник питания напряжением 5В. Сделать это можно через порт Mini-USB с помощью комплектного или другого совместимого кабеля;
• Компактный корпус устройства удобен для интеграции внутрь более крупных корпусов оборудования.

Подключить аттенюатор к оборудованию можно в любой точке высокочастотного тракта: например, между портом репитера и кабелем, который идет к/от антенны. Для соединения используются разъемы SMA-female (50 Ом).

Прибор предназначен для эксплуатации внутри помещений при комнатной температуре воздуха. Корпус не защищает электронные компоненты от воздействия пыли и влаги.

• Артикул: BS8083
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Документы: https://crm.gigamarket.by/~nbmIG
• Гарантия (мес): 1
• Вес брутто: 0,038 кг
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
