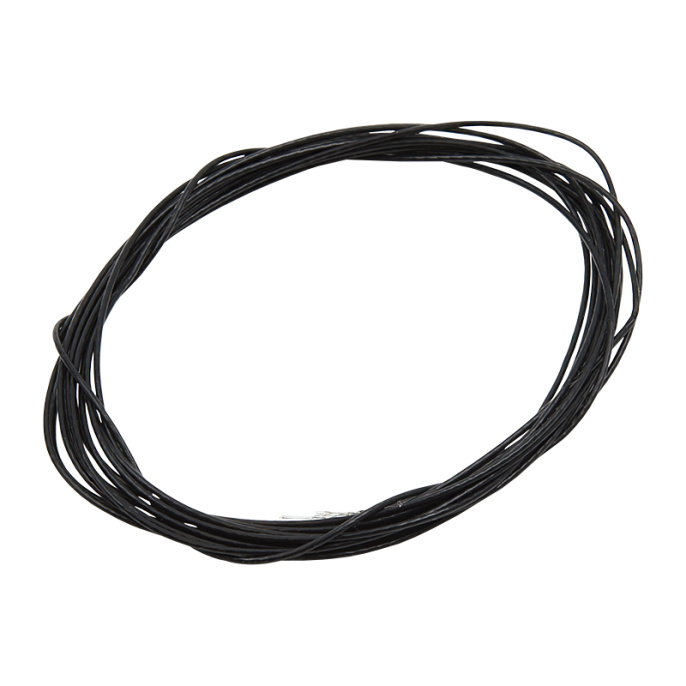

Кабель коаксиальный RF0.81

Ультратонкий кабель RF0.81 предназначен для внутренней коммутации в компактной радиотехнике и изготовления пигтейлов. Наружный диаметр 0,81 мм делает возможным использование низкопрофильных разъемов IPEX (MHF4 и другие серии). Из-за повышенного затухания этот тип кабеля оптимален только для коротких соединений длиной 10–30 см.

Особенности тонкого РЧ-кабеля
RF0.81 входит в число самых тонких коаксиальных проводов, применяемых для подключения антенн и радиочастотных модулей. Кабель легко укладывается в ограниченном пространстве и не повреждается при сильных изломах. Его строение полностью соответствует классической коаксиальной конструкции:

Центральная жила из меди с серебряным покрытием (Ø0,15 мм). Проводник сохраняет гибкость, а верхний серебряный слой снижает потери и улучшает передачу сигнала;
Диэлектрик из FEP (Ø0,41 мм). Изоляционный слой предотвращает контакт проводника с экраном и поддерживает стабильное волновое сопротивление 50 Ом;
Оплетка из луженой меди (Ø0,60 мм). Плетеный экран, состоящий из 40 тонких проволок Ø0,05 мм, защищает от внешних электромагнитных помех;
Защитная оболочка из FEP (Ø0,81 мм). Верхний слой устойчив к химическим веществам, высоким температурам и механическим повреждениям, включая трение, проколы и разрывы.
Несмотря на миниатюрные размеры, RF0.81 может использоваться с любыми радиомодулями на частотах до 8 ГГц. Однако стоит учитывать сильное затухание: например, на частоте 3 ГГц потери достигают 580 дБ на 100 метров. Высокие потери ограничивают длину соединений короткими сегментами.

Сферы применения RF 0.81
Кабель используется в основном для внутренних соединений и пигтейлов с микроразъемами. Среди его применений:

Подключение платы модема, маршрутизатора, точки доступа или GNSS-трекера к внешней антенне. Соединение выполняется пайкой или через предварительной установленный коннектор (часто семейства IPEX);
Внутренние соединения между радиочастотными компонентами устройств;
Соединение управляющей платы и радиомодуля в дронах и БПЛА;
Изготовление адаптеров с разъема MHF4 на N, SMA или другой тип соединителя.
Такой провод востребован не только в мобильной связи, но и в WiFi-устройствах, «интернете вещей» и промышленных системах. Его миниатюрные размеры помогают экономить место, уменьшая габариты и вес приборов.

Для RF0.81 используются специализированные разъемы, рассчитанные на тонкий диаметр. Монтаж чаще всего выполняется заводским методом с применением станков и автоматический станций.

• Артикул: BS8156
• Бренд: BALTIC SIGNAL
• Страна производства: Россия
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
