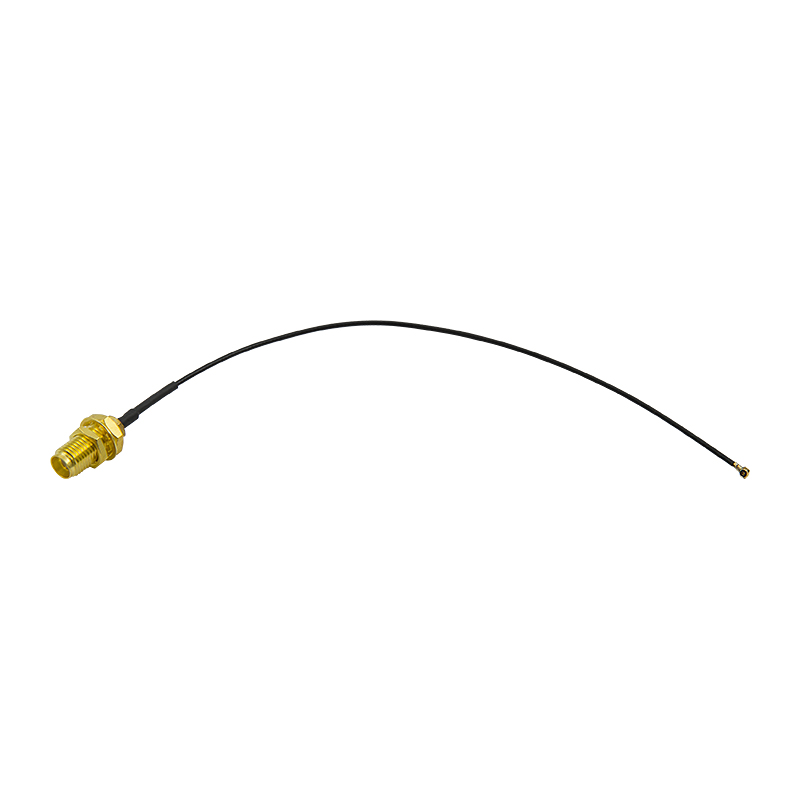

Пигтейл SMA-female - MHF4/IPEX 15 см, кабель RF1.13

Антенный переходник на базе сверхтонкого кабеля RF1.13 для подключения внешних антенн к модемам-платам M.2 с разъемами MHF4. Один конец оснащен миниатюрным коннектором MHF4 для соединения с платой модема, второй конец — полноценным SMA-female под кабельную сборку антенны. Длина 15 см обеспечивает гибкость монтажа внутри корпусов ноутбуков, промышленных ПК и роутеров с M.2-модулями. Диаметр кабеля 1,13 мм позволяет прокладывать его в самых стесненных условиях без ущерба для качества сигнала. Разъем MHF4 — новое поколение миниатюрных коннекторов MHF4 — это четвертое поколение миниатюрных бортовых разъемов от японского производителя I-PEX. Предшественники — MHF1 (известен как U.FL), MHF2 и MHF3 — вытесняются новым стандартом благодаря возможности более плотного размещения разъемов на платах. MHF4 стал меньше и может монтироваться на самые тонкие ВЧ-кабели. Габариты разъема очень миниатюрны: высота собранного узла около 1,2 мм, посадочная площадь на плате менее 4 мм2. Фиксация происходит за счет упругого прижатия контакта без механической защелки. Отсоединить коннектор можно аккуратным движением с помощью пинцета или тонкой отвертки. Резкое вырывание под углом может повредить контактную площадку на модеме. Ресурс разъема рассчитан на 30 циклов подключения, поэтому он предназначен для постоянной установки, а не для частых переподключений. Модемы и платы M.2 с разъемами MHF4 Формат M.2 стал стандартом для современных встраиваемых LTE-модемов и WiFi-модулей в промышленной автоматике, транспортной телематике и сетевом оборудовании. Компактная плата легко интегрируется в любой тип оборудования. Входы MHF4 обычно распаиваются на краю платы — к ним подключаются пигтейлы, которые выводят сигнал к внешним антенным разъемам на корпусе устройства. Модемы формата M.2 с разъемами MHF4 выпускаются всеми популярными производителями, включая Quectel, Fibocom, MeiG, Sierra Wireless и др. Также выбор в пользу самых компактных плат делается производителями беспроводных адаптеров с поддержкой WiFi 6 и более новых стандартов. Кабель RF1.13 для компактной прокладки RF1.13 — это сверхтонкий коаксиальный кабель диаметром 1,13 мм с волновым сопротивлением 50 Ом. На длине 15 см вносимые потери составляют менее 0,5 дБ, влияние на уровень сигнала практически отсутствует. Минимальный радиус изгиба кабеля около 5 мм позволяет прокладывать его в любом направлении внутри корпуса. Гибкость RF1.13 облегчает монтаж в условиях плотной компоновки, где толстые кабели (RG-174, RG-316) не помещаются. Длина 15 см подобрана под типичные расстояния от слота M.2 до точки вывода антенного разъема на панели устройства. Где используется переходник? Пигтейл SMA-female — MHF4 применяется в системах, где плата формата M.2 должна соединяться с внешними антеннами: Промышленные LTE-маршрутизаторы и шлюзы. Модем устанавливается на плату роутера, пигтейлы прокладываются к антенным разъемам на корпусе; Транспортная телематика. Бортовые контроллеры грузовых автомобилей, автобусов, поездов с модемами для передачи данных и GPS-координат; Встраиваемые компьютеры и промышленные ПК. Системы на базе одноплатных решений с поддержкой слотов M.2; Системы видеонаблюдения. IP-камеры и видеорегистраторы с LTE-модулями для передачи потока в облако или центр мониторинга; Беспилотные аппараты. Дроны, квадрокоптеры и другие летающие аппараты используют пигтейлы для коммутации контроллеров с антеннами. Разъем SMA-female на конце кабеля крепится к корпусу устройства через отверстие и фиксируется накидной гайкой с шайбой. Антенна вкручивается снаружи, создавая герметичное соединение.

• Артикул: BS8191
• Бренд: BALTIC SIGNAL
• Срок поставки: 5
• Страна производства: Россия
• Гарантия (мес): 46721
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
