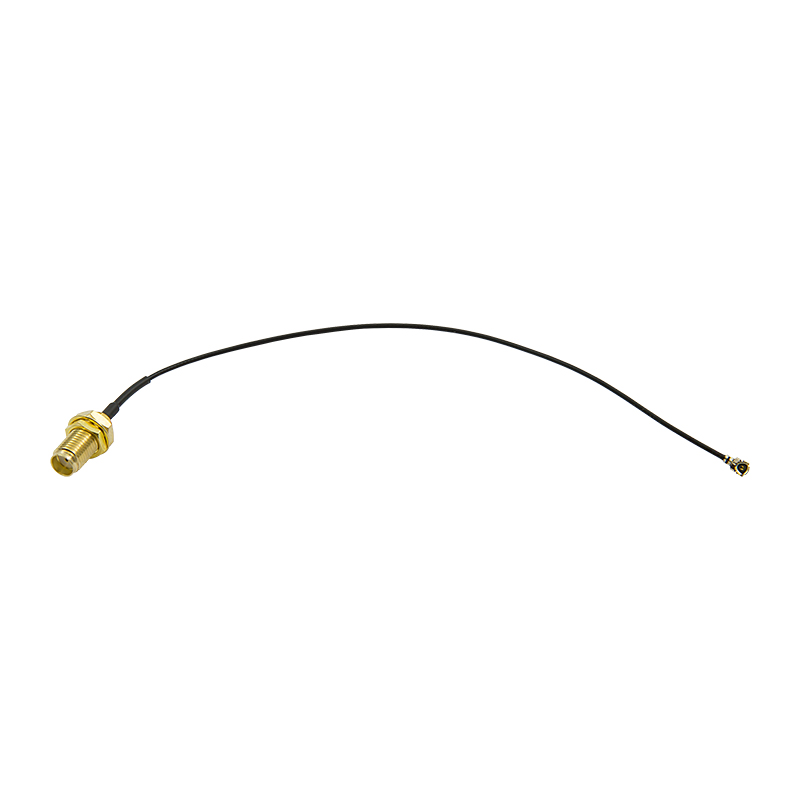

Пигтейл SMA-female - U.FL/IPX 15 см, кабель RF1.13

Антенный переходник на сверхтонком кабеле RF1.13 для вывода ВЧ-сигнала с платы на внешнюю антенну. Один конец оснащен миниатюрным коннектором U.FL (IPX), который защелкивается на модуле или адаптере, второй — резьбовым разъемом SMA-female под стандартную антенну. Длина кабеля — 15 см. Вносимые потери в норме не превышают 0,5 дБ — этого достаточно, чтобы разместить модуль в любом месте корпуса, не жертвуя уровнем сигнала. Что такое разъем U.FL/ IPEX ? U.FL — это ВЧ-коннектор с рекордно малыми габаритами, который представлен на рынке под несколькими коммерческими названиями: IPEX, IPX, MHF1. Высота собранного узла чуть больше двух миллиметров, а посадочное место на плате занимает площадь порядка 9 мм2 — именно поэтому его выбирают там, где нет возможности поставить полноразмерный вход SMA или RP-SMA. Фиксация выполняется не резьбой, а защелкой: штекер вдавливается в розетку и удерживается упругими лепестками корпуса. Отсоединить его можно ногтем или тонким инструментом. Ресурс соединения — около 30 циклов подключения, поэтому U.FL используют преимущественно для постоянного монтажа, а не для частой переконфигурации. Кабель RF1.13 — тонкий и гибкий Диаметр кабеля RF1.13 составляет 1,13 мм, что делает его одним из самых тонких коаксиалов в радиотехнике. Благодаря минимальному диаметру, кабель легко укладывается в самых стесненных условиях: внутри пластиковых корпусов, под платами, в жгутах проводов квадрокоптеров и роботизированных систем. На длине 15 см вносимыми потерями можно пренебречь — это практически незначимая величина для любой антенной системы. Кабель рассчитан на волновое сопротивление 50 Ом и согласован с подавляющим большинством радиомодулей и антенн. Провод очень гибкий и допускает укладку в произвольном направлении при монтаже. Где применяется пигтейл? Переходник нужен везде, где на плате стоит разъем U.FL, а антенна должна быть вынесена наружу или подключена через стандартный SMA-интерфейс: Встраиваемые LTE-модемы Mini PCI-e. Пигтейл соединяет модем с антенным разъемом на корпусе роутера, терминала или промышленного оборудования. Совместим с популярными марками модулей Quectel, SIMCom, Fibocom и др. Радиомодули ISM-диапазонов (433/868 МГц и другие). LoRa, телеметрия, охранные системы, датчики умного дома; Дроны и квадрокоптеры. Пигтейл прокладывается от полетного контроллера или приемника управления к антенне на раме; WiFi-модули Mini PCI-e. Вывод антенного разъема на переднюю или заднюю панель корпуса в сборных системах; Zigbee, Bluetooth и другие беспроводные модули в изделиях, где встроенная плоская антенна дает недостаточное покрытие. Разъем SMA-female может подключаться к антенне напрямую или крепиться на корпусе при помощи фиксирующей гайки. Если установка пигтейла производится в условиях повышенной вибрации или требуется большая длина, используйте версию на кабеле RG-178. Она прочнее, лучше держит форму и имеет меньшее затухание на единицу длины.

• Артикул: BS8190
• Бренд: BALTIC SIGNAL
• Срок поставки: 5
• Страна производства: Россия
• Гарантия (мес): 46721
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
