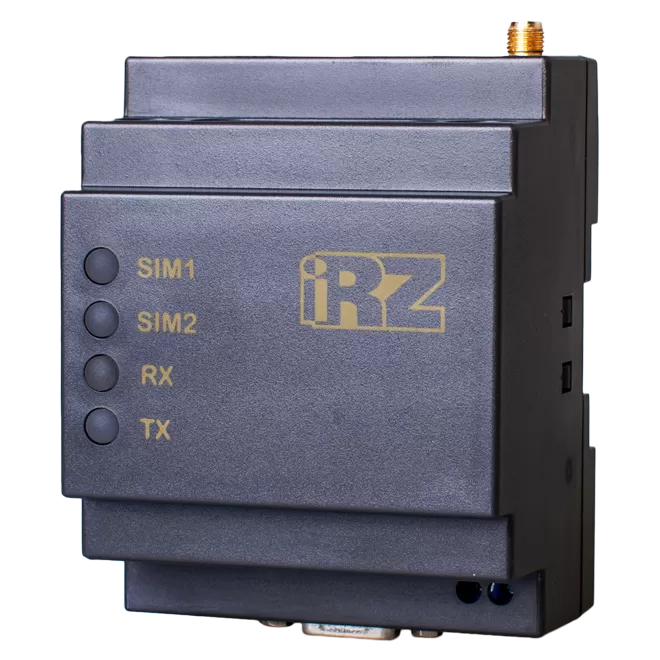

Беспроводной модем iRZ ATM41.B 4G-коммуникатор 4G/3G/GPRS

Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232. Модем отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

Различия и стоимость моделей:
•ATM21.А — без встроенного блока питания ~220В
•ATM21.B — со встроенным блоком питания ~220В
•ATM21.АG — без встроенного блока питания ~220В, гальванически развязанный интерфейс RS‑485
•ATM21.BG — со встроенным блоком питания ~220В, гальванически развязанный интерфейс RS‑485

Внимание!
Обновление прошивки с версий 1.Х на версии 2.Х в озможно только локальным способом с помощью ПО ATM Control SE версий 2.Х. Удаленное обновление ПО модема на версии 2.Х с версий 1.Х невозможно. Модем не предназначен для работы на диспетчерских компьютерах в качестве вызывающего (ведущего) модема в режиме CSD. Для этих целей мы рекомендуем использовать модемы MC52iT или диспетчерский комплект. Узнать цену на диспетчерский комплект
Основные функции и возможности модема:
• возможность одновременной работы с 5-ю соединениями;
• возможность одновременной работы в режимах «клиент» и «сервер»;
• прозрачный режим TCP/IP-to-COM;
• возможность одновременной работы с двумя интерфейсами (RS232 и RS485);
• возможность работы с резервным IP-адресом сервера или резервным сервером;
• возможность резервной работы через CSD;
• две SIM-карты для резервирования услуг, предоставляемых операторами связи;
• индикация оптимального уровня сигнала сотового оператора при монтаже (без использования ПК);
• отправка SMS-сообщения на заданный номер при потере соединения с сервером;
• различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
• Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно;
• автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
• 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования, 4 выхода GPO на разъеме DB9-F);
• управление внешними входами/выходами по SMS-командам или через Интернет;
• отправка SMS-сообщения на заданный номер по сигналам с внешних выводов;
• простота настройки множества модемов со сходными параметрами через программу ATM Control SE;
• поддержка работы со специализированным серверным программным обеспечением iRZ Collector;
• удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector;
• устойчивость к сбоям при обновлении встроенного программного обеспечения;
• Настройка и контроль через Bluetooth-приложение ATM Control SE (опционально, при наличии Bluetooth на устройстве);
• корпус с креплением на DIN-рейку.

МОДЕМЫ СЕРИИ АТМx ПРОТЕСТИРОВАНЫ С ЭЛЕКТРОСЧЕТЧИКАМИ:
• Меркурий 230 • Миртек 1-РУ • Миртек 3-РУ • ПСЧ 3А-06 • ПСЧ 3ТА-07 • ПСЧ 4ТМ-05М • СЭТ 4ТМ.02М • Энергомера СЕ303 • Нева МТ 313 • Вектор-3 АRT2 • Вектор-100 • Вектор-300 • ЦЭ 2727А Е4ОР • ЦЭ 2726А Е4ОР (ООО «СПбЗИП»)
МОДЕМЫ СЕРИИ АТМx ПРОТЕСТИРОВАНЫ С ТЕПЛОСЧЕТЧИКАМИ:
• Теплоком ВКТ7 • Логика СПТ 942 • Логика СПТ 943 • Логика СПТ 961 • Промприбор ТМК-Н120 • Промприбор ТМК-Н130 • Взлет ТСРВ-033 • Взлет ТСР-024-М • Эльф-04 • Карат-307 Термотроник ТВ7 • ТБН Энергосервис КМ-5
Характеристики:

Диапазон рабочих частот:
• 850/900/1800/1900 МГц

Выходная мощность передатчика:
• На частоте 850/900 МГц — 2 Вт
• На частоте 1800/1900 МГц — 1 Вт

Технологии передачи данных:
• GPRS
• CSD
• SMS
• USSD
• Bluetooth (опционально)

Характеристики аппаратной части:
• Количество SIM-карт — 2
• Micro-USB для настройки и протоколирования работы модема
• Количество последовательных интерфейсов – 2 (RS232 и RS485)
• Скорость обмена данными через интерфейсы RS232 и RS485, бод: 600; 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 56000; 57600; 115200
• Варианты питания модема — 7-40 В DC или ~220 В AC (только ревизия ATM21.B)
• Гальванически развязанный интерфейс RS‑485 (только ревизия ATM21.AG и ATM21.BG)

Электрические характеристики:

От внутреннего блока питания (только ревизия ATM21.B):
• Напряжение питания AC от 90 до 264 В
• Частота напряжения питания 50/60 Гц

От внешнего блока питания:
• Напряжение питания DC от 7 до 40 В
• Ток потребления в режиме GPRS, не более:
• при напряжении питания +12 В — 250 мА
• при напряжении питания +24 В — 125 мА
• Ток потребления в ждущем режиме, не более:
• при напряжении питания +12 В — 80 мА
• o при напряжении питания +24 В — 40 мА
• Ток потребления в спящем режиме, типовое значение:
• при напряжении питания +12 В – 2,07 мА
• при напряжении питания +24 В – 1,9 мА
• Ток потребления в спящем режиме, не более:
• при напряжении питания +12 В – 2,5 мА
• при напряжении питания +24 В – 2,2 мА

Разъёмы и интерфейсы:

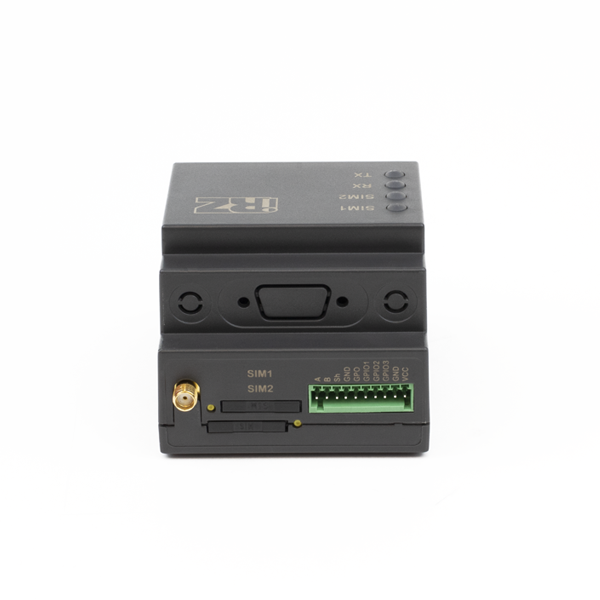

• 10-контактный разрывной коннектор (RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)

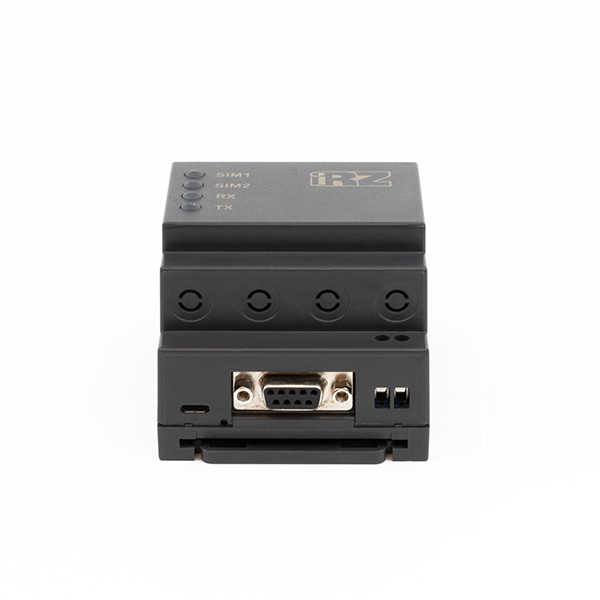

• Разъем DB9-F (интерфейс RS232, 4 GPO)
• Разъем Micro-USB (интерфейс USB 2.0)

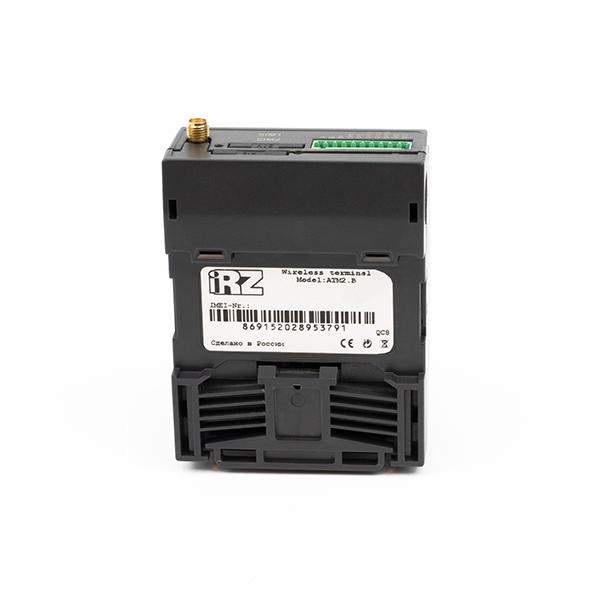

• Разъем SMA-F для подключения GSM-антенны
• Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM21.B)

Физические характеристики:
• Пластиковый корпус с креплением на DIN-рейку
• Габаритные размеры (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм)
• Габаритные размеры (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм)
• Вес ATM21.A — не более 150 г
• Вес ATM21.B — не более 180 г
• Диапазон рабочих температур: от –40°С до +70°С
• Диапазон температур хранения: от –40°С до +85°С

Поддерживаемые стандарты и частоты

Радиодиапазоны

• 850/900/1800/1900 MГц

Разъёмы и интерфейсы

Разрывной клеммный коннектор 10 pin

• интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В

Разъем DB9-F

• интерфейс RS232, 4 GPO

Разъем Micro-USB

• интерфейс USB 2.0
• для настройки и протоколирования работы модема

Разъем SMA-F

• для подключения GSM-антенны

Последовательный интерфейс

• 2 шт (RS232 и RS485)

Электрические характеристики

Напряжение питания

• DC от 7 до 40 В

Ток потребления в режиме GPRS при напряжении питания +12 В

• не более 250 мА

Ток потребления в режиме GPRS при напряжении питания +24 В

• не более 125 мА

Ток потребления в ждущем режиме при напряжении питания +12 В

• не более 80 мА

Питание DC

• 7-40 В

Ток потребления в ждущем режиме при напряжении питания +24 В

• не более 40 мА

Выходная мощность передатчика

• на частоте 850/900 МГц - 2 Вт
• на частоте 1800/1900 МГц - 1 Вт

Ток потребления в спящем режиме при напряжении питания +12 В

• не более 2,5 мА
• типовое значение 2,07 мА

Ток потребления в спящем режиме при напряжении питания +24 В

• не более 2,2 мА
• типовое значение 1,9 мА

Физические характеристики

Диапазон рабочих температур

• от -40°С до +70 °С

Габариты (с учётом разъёмов)

• 102х71х59мм (Д x Ш x В)

Вес

• не более 150г

Габариты (без учета разъемов)

• не более 91x71x59 (Д x Ш x В), (±1мм)

Диапазон температур хранения

• от –40°С до +85°С

Степень защиты корпуса

• IP20

Прочее

Корпус

• пластиковый с креплением на DIN-рейку

Технологии передачи данных

• GPRS, CSD, SMS, USSD

Количество SIM-карт

• 2 шт

Скорость обмена данными через интерфейсы RS232 и RS485, бод

• 600; 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 56000; 57600; 115200
