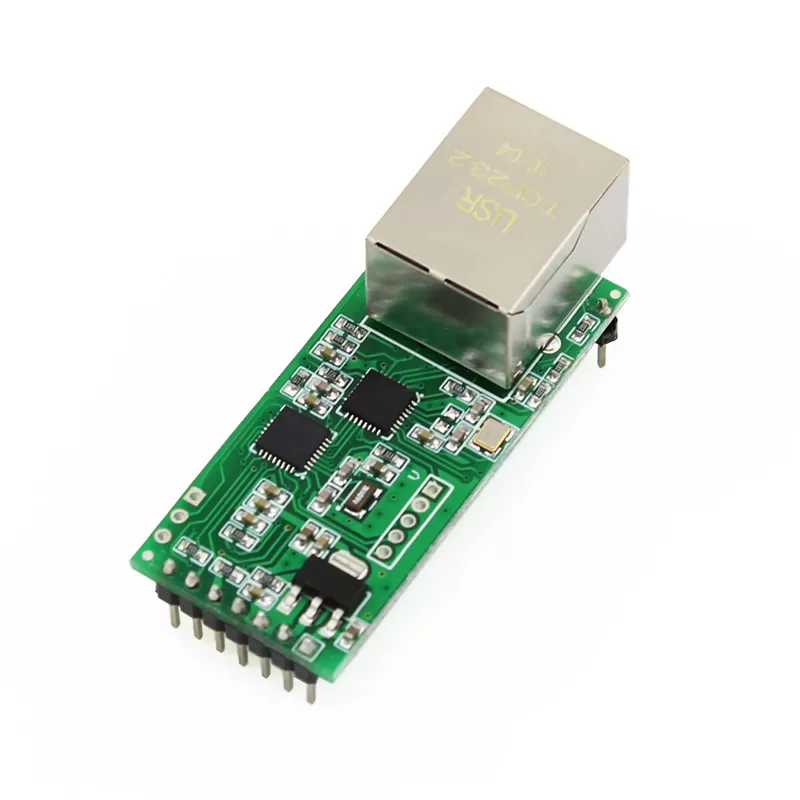

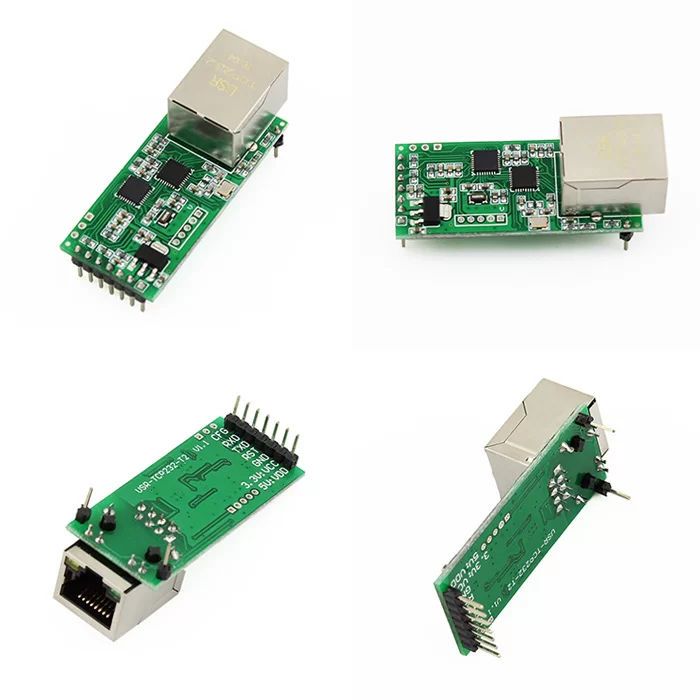

Преобразователь интерфейсов USR IoT USR-TCP232-T2

USR IoT USR-TCP232-T2 это малогабаритный модуль преобразователь последовательного интерфейса в Ethernet, который может осуществлять двунаправленную прозрачную передачу данных между последовательным портом с TTL уровнем сигнала и портом RJ45. Его также можно применять для подключения интерфейсов RS232/ RS485, подключив преобразователь уровня сигналов.USR-TCP232-S2 построен на основе микроконтроллера с ядром Cortex-M0. Микроконтроллер характеризуется малым энергопотреблением, высоким быстродействием и эффективностью.

• DHCP и DNS, автоматическое получение IP-адреса и запрос IP-адреса через последовательный протокол настройки
• Установка параметров через веб-страницу и последовательную AT-команду
• Обновление прошивки через сеть
• Auto-MDI/MDIX, порт RJ45 со скоростью 10/100 Мбит/с
• Скорость передачи данных последовательного порта от 600 бит/с до 460,8 кбит/с, контрольный бит None, Odd, Even, Mark и Space
• Режим работы: TCP-сервер, TCP-клиент, UDP-клиент, UDP-сервер, httpsD-клиент
• Поддержка виртуального последовательного порта и предоставление соответствующего программного обеспечения USR-VCOM.
• Механизм пакета Heartbeat для обеспечения надежного соединения
• Определяемый пользователем механизм регистрации пакета, проверка состояния соединения и использование в качестве пользовательского заголовка пакета
• В режиме TCP-сервера номер клиента находится в диапазоне от 1 до 16; номер по умолчанию 4
• Глобальный уникальный MAC-адрес
• Сброс к заводским настройкам
• Подключение через шлюз, коммутаторы, маршрутизаторы
• Может работать в локальной сети и в Интернете (внешняя сеть)
• Поддержка программирования сокетов TCP/IP для ПК, таких как VB, C++, Delphi, Android и IOS.

Применение модулей UART Ethernet

• Удаленное управление множеством устройств с последовательным интерфейсом
• Использование сетей для удлинения расстояния обмена данными между двумя устройствами с последовательным интерфейсом
• Использование нескольких рабочих мест с ПЭВМ для управления одним устройством с последовательным интерфейсом

ХАРАКТЕРИСТИКИ:

• Поддерживается протокол DHCP, автоматическое получение IP адреса и запрос IP адреса через протокол настройки последовательного интерфейса
• Поддержка функции протокола DNS
• Настройка параметров работы через встроенную WEB страницу и через последовательный порт АТ командами
• Обновление прошивки модуля через сеть
• Автоматический выбор подключения Ethernet кабеля MDI/MDIX, порт RJ45 со скоростью подключения10/100Mbps
• Скорость обмена выбирается в диапазоне от 600 бод до 230.4Kбод; Настаивается бит проверки четности: None,Odd,Even,Mark и Space
• Режим работы: TCP сервер, TCP Клиент, UDP Клиент, UDP Сервер, HTTPD Клиент
• Поддерживается виртуальный последовательный порт и предоставляется соответствующее программное обеспечение «USR-VCOM»
• Механизм проверки работоспособности устройства, чтобы быть уверенным в надежности подключения, чтобы определить обрыв соединения и сделать попытку повторного соединения
• Определяемый пользователем механизм пакета регистрации, статус проверки соединения и использование в качестве собственного заголовка пакета
• В режиме TCP Сервера, диапазон числа подключений Клиентов от 1 до 16; по умолчанию установлено 4 подключения.
• Глобальный и уникальный MAC адрес, приобретенный у IEEE, пользователь также может задать свой MAC адрес
• Восстановление заводских настроек
• Работа через шлюзы, коммутаторы и маршрутизаторы
• Может работать в локальной сети LAN, а также может работать в сети Интернет (внешняя сеть)
• Предоставляются для ПЭВМ примеры работы с TCP/IP SOCKET на языках программирования ,VB, C++, Delphi, Android, IOS
• Поддержка доработки по условиям заказчика
• Процессор: ARM
• Память: 32Kb
• Ethernet порт: 1 шт
• Интерфейс разъема: RJ45
• Скорость подключения: 10/100 Mbps, MDI / MDIX, автоматическое переключение между перекрестным и прямым подключением
• Последовательный порт: 1 шт
• Интерфейс: TTL
• Биты данных: 5, 6, 7, 8
• Стоп-бит: 1, 2
• Проверка бита: None, Even, Odd, Space, Марк
• Скорость передачи данных: 600 бит ~ 460,8 Кбит
• Управление потоком: Null
• Буфер: прием 800 байт
• Размер: 50,5 х 22,6 х 15,0 мм
• Рабочая температура: -25 ~ 75 ° C
• Температура хранения: -40 ~ 105 ° С, 5 ~ 95% относительной влажности
• Входное напряжение: VCC DC 3.0V ~ 3.6V / VDD DC 4,75 ~ 7.0V
• Рабочий ток: 150mA (min) / 160mA (max) @ 3.3V; 150mA (min) / 160mA (max) @ 5V
• Мощность: <1W
• Конфигурирование: ПО настройки для ПЭВМ, команды последовательного порта, встроенная WEB страница, AT команды
• Сетевые протоколы: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP

КОМПЛЕКТАЦИЯ:

Преобразователь интерфейсов USR-TCP232-T2.
