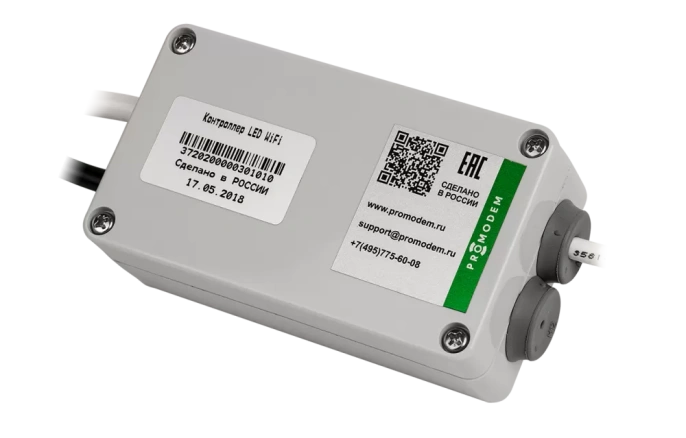

Контроллер LED PROMODEM-WiFi

ПОДКЛЮЧЕНИЕ К СВЕТИЛЬНИКУ

Контроллер LED PROMODEM WiFi предназначен для плавного управление яркостью светодиодного светильника:

Через выходы Контроллера 0-10 В или 0-20 КОм, а также релейный выход 10 А / 220 В В соответствии с командой Modbus TCP, принятой по сети WiFi IEEE 802.11 Команды в протоколе Modbus TCP формирует ВАША Программа на компьютере или ВАШ Modbus TCP ПЛК Формат команд Modbus TCP приведен в Руководстве по Эксплуатации

Контроллер LED PROMODEM WiFi крепится непосредственно на корпус светильника и обеспечивает

Поддержку светильников с прямым (10 В = 100 %, 0 В = выкл.) или инверсным входом управления (10 В = выкл., 0 В = 100 %) Плавное изменение яркости с задаваемой скоростью Защитный уровень яркости при длительном отсутствии команд Автоматическое реле 10 А, 220 В – для гарантированного выключения светильника без мерцаний
ПОДКЛЮЧЕНИЕ К ДАТЧИКУ

Помимо светильника, к Контроллеру LED PROMODEM WiFi можно подключить два дискретных датчика

Движения, освещенности или сигнализации Состояния датчиков: сработал или в нет – доступны для опроса по протоколу Modbus TCP Запросы в протоколе Modbus TCP формирует ВАША Программа на компьютере или ВАШ Modbus TCP ПЛК Используйте полученные значения для формирования команд на изменение яркости определенных светильников
НАСТРОЙКА

Удобная настройка в браузере через WEB-интерфейс Оперативная настройка без вывода Контроллера из эксплуатации по протоколу Modbus TCP



Характеристики:
Стандарт: IEEE 802.11 b/g/n
Тип шифрования: WEP / WPA PSK / WPA2 PSK / WPA WPA2 PSK / Open Роль Modbus TCP Server Настройка WiFi Контроллера через WEB-интерфейс, по Modbus TCP  Уровень сигнала WiFi Чтение по Modbus TCP Встроенный блок питания: 100…264В AC и 70…370В DC с гальваноразвязкой Класс защиты: IP65 Крепление к светильнику: под винт Подключение к светильнику, датчикам и питанию - через резиновый гермоввод Светодиодная индикация: индикатор режима работы MODE выведен наружу корпуса Диапазон рабочих температур: от -40°С до +70°С Выход управления яркостью Аналоговый 0-10В Резистивный 0-20 КОм Погрешность формирования управляющего напряжения = до 0,15 В (чем ближе к 0 В, тем ниже) 10 В для потенциометра Формируются внутри Контроллера Релейный выход 10 А, 220 В - для включения и выключения светильника Реакция на Modbus команду изменения яркости Прием команды: по протоколу Modbus TCP через сеть WiFi Формирование 0-10В или 0-20 КОм Прямое или Инверсное - на управляющий вход светильника Отключение реле: автоматическое – при достижении заданного минимального порога яркости Яркость при включении: настраиваемый уровень яркости до первой команды Защитный уровень яркости: настраиваемый уровень яркости при длительном отсутствии команд Плавное изменение яркости: настраиваемая скорость плавного изменения выходного управляющего напряжения Подключение дискретных датчиков Подключение датчиков 2 входа типа «сухой контакт» Опрос датчиков: опрос состояния дискретных входов контроллера по протоколу Modbus TCP через сеть WiFi

• Артикул: 00000047020
• Бренд: ANCOM
• Срок поставки: 20 дней
• Страна производства: Россия
• Гарантия (мес): 12
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО"Аналитик-ТС" 125424 Москва, Волоколамское шоссе, 73, 3 этаж, офис 323
