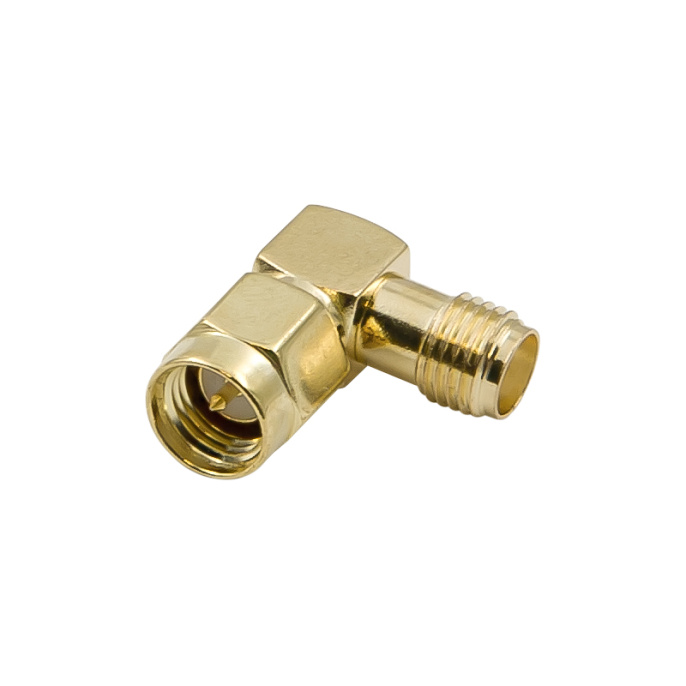

Переходник S-412 угловой SMA-male - SMA-female

Компактный угловой адаптер с изгибом 90° для соединения SMA-разъемов разного типа: с одной стороны штекер male, с другой — розетка female. Адаптер работает в диапазоне до 18 ГГц при волновом сопротивлении 50 Ом. Применяется в радиосвязи, системах управления и мониторинга, а также в измерительной технике для изменения направления кабеля без его изгиба. Обозначение адаптера раскладывается по элементам: S указывает на серию SMA; Первая цифра 4 означает тип адаптера (переходник угловой); Вторая цифра 1 — male на одной стороне; Третья цифра 2 — female на второй стороне. Зачем нужна угловая конструкция? Прямые переходники соединяют разъемы по одной оси — кабель продолжается в том же направлении. В стесненных условиях приходится либо изгибать кабель сразу после адаптера, либо выделять дополнительное пространство. Угловой переходник поворачивает второй разъем на 90°: кабель идет параллельно плате или корпусу. Это удобно при монтаже антенн в металлических боксах, подключении к платам с плотной компоновкой, установке оборудования в стойках. Угол избавляет от необходимости гнуть жесткий коаксиал, который может потерять волновое сопротивление в месте изгиба. Адаптер изготовлен из латуни с позолоченными центральными контактами, что исключает окисление. Резьбовое соединение в конструкции SMA надежно фиксирует вилку и розетку — адаптер не открутится от вибрации. Переходник сохраняет стабильное волновое сопротивление 50 Ом. Небольшие габариты (17 x 15 мм) допускают использование в компактных и переносных установках. Частотный диапазон до 18 ГГц покрывает GSM/3G/4G/5G (до 6 ГГц), WiFi 2,4/5/6 ГГц, ISM-диапазоны 433/868 МГц, радиолокацию и спутниковую связь. Где применяется переходник? SMA-адаптеры используются в широком спектре радиочастотного оборудования: Усилители сотовой связи: соединение антенны с усилителем или роутером с изменением направления кабеля; LTE-терминалы и промышленные модемы: подключение внешних антенн к компактным корпусам; Измерительные приборы: анализаторы спектра, векторные анализаторы, генераторы сигналов (особенно портативные модели); Оборудование ISM-диапазонов (433/868 МГц): телеметрия, умный дом, охранные системы; WiFi-оборудование: некоторые модели точек доступа, роутеры, беспроводные камеры с выносными антеннами. Переходник также удобен для временных соединений при тестировании оборудования. Ресурс и надежность Латунный корпус с позолоченными контактами рассчитан на большое число циклов подключения-отключения, что позволяет использовать адаптер в тестовых лабораториях с периодической реконфигурацией. Резьбовое соединение SMA обеспечивает надежную фиксацию даже при вибрации.

• Артикул: BS8188
• Бренд: BALTIC SIGNAL
• Срок поставки: 5
• Страна производства: Россия
• Гарантия (мес): 1
• Импортер: ООО "Гигамаркет" г.Минск, ул. Грибоедова 1-191
• Производитель/Адрес: ООО "Балтик Сигнал" 188800, Ленинградская обл., г. Выборг, промзона Таммисуо
